Tanım
CNC işleme dünyasında her mikron önemlidir. İster Birmingham'daki bir imalat atölyesinde büyük formatlı bir portal freze makinesi kullanıyor olun, ister Sheffield'ın hassas mühendislik bölgesinde çok eksenli bir freze merkezi işletiyor olun, ister Midlands'da otomatik bir üretim hattını yönetiyor olun, doğrusal hareket bileşenlerinizin performansı, makinenizden çıkan her parçanın kalitesini doğrudan belirler. Bir CNC sistemindeki tüm hareket iletim elemanları arasında, uzun stroklu, yüksek hızlı eksen hareketi için dişli rafları tartışmasız en kritik olanıdır - ve yine de tahrik sistemindeki en az takdir edilen bileşenlerden biri olmaya devam etmektedir.
Ever Power olarak, yaklaşık yirmi yıldır İngiltere, Avrupa ve küresel pazarlardaki CNC üreticilerine, sistem entegratörlerine ve son kullanıcılara hassas dişli rafları tedarik ediyoruz. Mühendislerimiz, bir dişli rafının sadece dişli bir çubuk olmadığını, geometrisi, malzemesi, yüzey sertliği ve diş hassasiyeti sınıfının makine ekseninizin tekrarlanabilirliğini, çevrim hızını, gürültü profilini ve hizmet ömrünü doğrudan belirleyen hassas mühendislik ürünü bir iletim elemanı olduğunu anlıyor. Bu makale, CNC işleme merkezleri için dişli raflarının arkasındaki mühendisliği, mevcut malzeme ve tasarım seçeneklerini, hassasiyet sınıfları arasındaki gerçek dünya performans farklılıklarını ve özel uygulamanız için doğru raf ve pinyon sistemini nasıl seçeceğinizi inceliyor.
CNC Eksen Hareketini Dişli Raflar Nasıl Sağlar?
Dişli çarklı tahrik sisteminin çalışma prensibi oldukça basittir, ancak CNC hassasiyet seviyelerinde performans göstermesi için gereken mühendislik hiç de kolay değildir. Bir servo veya step motor, makinenin eksen kılavuzu boyunca monte edilmiş dişli çarkla kenetlenen bir pinyon dişlisini tahrik eder. Pinyon döndükçe, dişleri dişli çarkın dişleriyle kenetlenir ve iş mili, takım başlığı veya iş parçası tablasını taşıyan kızak, hassas bir doğrusal yolda hareket eder. Hareket hızı, pinyonun dönüş hızı ve çapıyla doğru orantılıdır; konumlandırma doğruluğu ise esas olarak dişli çarkın diş kalitesi derecesine bağlıdır.
CNC sınıfı dişli çark uygulamalarını genel endüstriyel hareket sistemlerinden ayıran özellik, çok uzun hareket mesafelerinde (çoğu zaman birkaç metre) milimetre altı tekrarlanabilirlik gereksinimi, yüksek ilerleme hızları, dinamik ivme ve on milyonlarca çalışma döngüsü boyunca performansı koruyabilme yeteneğidir. Örneğin, havacılık kompozit panellerini işleyen bir portal tipi CNC router, ±0,02 mm konum doğruluğunu korurken 80 m/dak hızla hareket edebilir. Bunu yıllarca süren üretim boyunca tutarlı bir şekilde başarmak, yalnızca yüksek kaliteli bir dişli çarkı değil, aynı zamanda hassas dişli çark montajı, pinyonun doğru ön yüklemesi, uygun yağlama yönetimi ve bazı yüksek hızlı uygulamalarda termal dengeleme gerektirir.
Uzun eksen uzunlukları için — büyük CNC kesim tezgahlarında, plazma sistemlerinde ve otomotiv pres hatlarında yaygın olarak kullanılır — birden fazla dişli raf bölümünün uçtan uca birleştirilmesi gerekir. Uygun uç hazırlığı yapılmadan birleştirilen standart dişli raflar, her birleşim yerinde adım hatalarına neden olur; bu da pinyonda konumlandırma yanlışlıklarına ve titreşime yol açar. İşlenmiş uçlu dişli raflarımız, diş formunun her iki uçta da doğru şekilde yapılandırılmasını sağlayarak bu sorunu çözer; böylece birleştirilmiş raflar serisindeki toplam adım hatası, tek bir rafın tolerans aralığı içinde kalır. Bu özellik, profesyonel sınıf dişli raf tedarikini sıradan dağıtımdan ayıran bir yetenektir.
Malzeme Seçimi: Uzun Ömürlü Raf Performansının Temeli
CNC dişli çarkı için malzeme seçimi tek bir karar değil, çekirdek sertliği, yüzey sertliği, tokluk, işlenebilirlik ve maliyet arasında bir dizi ödünleşmedir. Yanlış malzeme seçimi, dinamik yükler altında erken diş aşınmasına, çukurlaşmaya veya felaket niteliğinde arızaya yol açabilir. Doğru seçim ise, Sheffield'deki takım çeliği işleme atölyeleri veya İngiltere'nin açık deniz enerji sektörüne hizmet veren ağır hizmet imalat hatları gibi zorlu ortamlarda bile on binlerce saat güvenilir hizmet sunar.
Karbon ve alaşımlı çelikler, CNC dişli rafları için en yaygın malzeme olmaya devam etmektedir. C45 (İngiltere'deki EN8'e eşdeğer) gibi orta karbonlu çelik kaliteleri, iyi işlenebilirlik sunar ve indüksiyonla sertleştirmeye iyi yanıt vererek diş yüzeyinde 54-62 HRC sertlik sağlarken, sağlam ve sünek bir çekirdek yapısını korur. Bu kombinasyon, hem aşınma direnci hem de darbe dayanıklılığının gerekli olduğu yüksek çevrimli CNC eksenleri için oldukça etkilidir. Daha yüksek talepler için - özellikle yapısal çeliklerin, taşın veya kalın alüminyumun ağır portal işlenmesinde - 42CrMo4 (EN19) gibi alaşımlı çelikler, daha yüksek çekirdek mukavemeti ve üstün sertleşebilirlik sağlar; bu da raf kesitlerinin büyük olduğu ve tam sertleştirmenin pratik olmadığı durumlarda kritik öneme sahiptir.
Korozyonun sorun teşkil ettiği durumlarda —örneğin CNC su jeti kesme sistemlerinde, gıda endüstrisi işleme ekipmanlarında veya İngiltere kıyı tesislerindeki kurulumlarda— paslanmaz çelik dişli rafları pratik bir çözüm sunar; ancak mühendisler, çoğu paslanmaz çelik kalitesinin karbon çeliğiyle aynı yüzey sertliğine kadar sertleştirilemeyeceğinin farkında olmalıdır, bu da aşınma oranında bir dezavantaj yaratır. Yük seviyelerinin düşük olduğu ve gürültü azaltma veya ağırlık tasarrufunun öncelikli olduğu uygulamalarda, naylon, Delrin veya asetal gibi mühendislik plastikleri mükemmel seçeneklerdir; kendiliğinden yağlama özellikleri sağlarlar ve metal-metal temas gürültüsünü tamamen ortadan kaldırırlar.
Teknik Performans Parametreleri — CNC Dişli Rafı Referansı
| Parametre | Standart Sınıf (Q8–Q10) | Hassas Sınıf (Q5–Q7) | Yüksek Hassasiyet (Q3–Q4) |
|---|---|---|---|
| Modül Aralığı | 1 – 8 mod | 1 – 6 mod | 0,5 – 4 mod |
| Perde Sapması | ±0,10 mm/m | ±0,04 mm/m | ±0,015 mm/m |
| Yüzey Sertliği (indüksiyon) | 48–56 HRC | 54–60 HRC | 58–62 HRC |
| Tipik Besleme Hızı | 40 m/dakikaya kadar | 80 m/dakikaya kadar | 120 m/dakikaya kadar |
| Standart Stok Uzunluğu | 500 mm – 3.000 mm | 500 mm – 2.000 mm | Siparişe özel |
| Tipik Malzeme | C45 / EN8 | 42CrMo4 / EN19 | 20MnCr5 / EN36 |
| Tepki (tipik) | 0,10 – 0,20 mm | 0,04 – 0,08 mm | 0,01 – 0,03 mm |
| Profil Seçenekleri | Düz / Mahmuz | Düz veya Sarmal | Sarmal (20° sarmal açısı) |
CNC Dişli Raf Sistemlerinin Başlıca Uygulama Senaryoları
Portal CNC Routerlar
Ahşap, alüminyum ve kompozit panelleri işleyen büyük formatlı portal makineleri, dengeli X ekseni yük dağılımı için çift dişli tahrik sistemlerine dayanır. Q6–Q7 hassasiyetindeki helisel dişli raflar, mobilya, havacılık ve tabela üretiminde gerekli olan geometrik hassasiyeti korurken, yüksek hareket hızlarında sorunsuz ve sessiz bir hareket sağlar.
Plazma ve Lazer Kesim Masaları
İngiltere'deki çelik servis merkezlerinde ve imalat atölyelerinde yaygın olarak kullanılan düz yataklı plazma ve fiber lazer kesim sistemleri, 6-12 metreyi aşan birleştirilmiş uzunluklarda düşük adım sapmasına sahip dişli rafları gerektirir. İşlenmiş uçlu raflar, her birleşim noktasında kusursuz diş sürekliliği sağlayarak, aksi takdirde kesim yolu sapmasına ve hurdaya neden olacak kademeli konum hatalarını ortadan kaldırır.
Dikey İşleme Merkezleri (VMC)
Dikey işleme merkezlerindeki tabla tahrik sistemlerinde ve takım değiştirici magazinlerde, dişli çarklar hızlı ivmelenme ve yavaşlama ile karmaşık çift yönlü yük döngüleri altında çalışır. İndüksiyonla sertleştirilmiş dişli çarklarımızın sertleştirilmiş diş yan yüzeyleri, bu dinamik koşullar altında çukurlaşmaya ve aşınmaya karşı direnç göstererek, İngiltere'nin hassas mühendislik sektöründeki zorlu üretim ortamlarında milyonlarca döngü boyunca diş profili bütünlüğünü korur.
Palet Taşıma ve Konveyör Sistemleri
CNC işleme merkezleriyle entegre edilmiş otomatik palet taşıma sistemleri, palet konumlarını mutlak tekrarlanabilirlik ile indekslemek için sabit dişli çarklar kullanır. Palete monte edilmiş pinyon, sabit dişli çark boyunca yuvarlanarak, sürtünme veya kayış tahrikleriyle elde edilemeyen pozitif, kaymasız konumlandırma sağlar; bu da, özellikle ağır iş parçası paletlerinin, otomasyonlu üretim tesislerinde işleme istasyonları arasında hızlı bir şekilde değiştirilmesi gerektiğinde kritik öneme sahiptir.
Uzun stroklu CNC uygulamalarında dişli çarkların bilyalı vidalardan neden daha iyi performans gösterdiği
Uzunluk Sınırı Yok
Bilyalı vidalar yaklaşık 4 metreden sonra titreşim ve sapma sorunu yaşarlar. Dişli raflar, işlenmiş uç bölümlerinin birleştirilmesiyle süresiz olarak uzatılabilir; bu da onları 6, 10 hatta 20 metreden fazla strok uzunluğuna sahip CNC makineleri için tek uygulanabilir tahrik teknolojisi haline getirir.
Yüksek Yük Kapasitesi
Dişli çarklar, kuvveti tüm yüzey genişliği boyunca sağlam diş bağlantısı yoluyla iletir ve bu da onlara, benzer boyutlardaki bilyalı vidalara kıyasla birim uzunluk başına önemli ölçüde daha yüksek dinamik yük taşıma kapasitesi kazandırır; bu da İngiltere'deki ağır mühendislik sektöründe yaygın olan ağır portal ve ağır palet CNC uygulamaları için idealdir.
Yüksek Hız Kapasitesi
Dişli çarklı tahrik sistemleri, üretim amaçlı CNC sistemlerinde genellikle 80-150 m/dak'lık ilerleme hızlarına ulaşırken, bilyalı vidalı tahrik sistemlerinin tipik olarak 30-60 m/dak'lık sınırları bulunmaktadır; bu da yüksek verimlilik gerektiren kesme, frezeleme ve malzeme taşıma uygulamalarında belirleyici bir avantajdır.
Mekanik Basitlik
Dişli çark mekanizması mekanik olarak basittir ve bilyalı tahrik sistemlerine göre daha az arıza modu gösterir. Bakımı kolaydır; diş aşınması görsel olarak değerlendirilebilir, yağlama kolayca uygulanabilir ve dişli çark bölümleri tüm tahrik sistemini sökmeye gerek kalmadan ayrı ayrı değiştirilebilir.
MÜŞTERİ BAŞARI HİKAYESİ · İNGİLTERE HAVACILIK VE UZAY İMALATI
Midlands Havacılık ve Uzay Kompozit Uzmanı: 10 Metrelik Portal CNC Routerda 73% ile Eksen Konumlandırma Hatalarının Azaltılması
İngiltere'nin ticari havacılık tedarik zinciri için yapısal paneller sağlayan, Batı Midlands merkezli hassas kompozit bileşen üreticisi, sürekli bir kalite sorunuyla teknik ekibimize başvurdu. Karbon fiber takviyeli polimer (CFRP) panellerin kesilmesi ve delinmesi için kullanılan 10 metrelik bir portal tipi makine olan mevcut büyük formatlı CNC router'ları, tüm hareket uzunluğu boyunca 0,28 mm'ye kadar kümülatif X ekseni konum hataları üretiyor, bu da panellerin reddedilmesine ve maliyetli yeniden işleme neden oluyordu. Sorunun temel nedeni, orijinal tahrik sistemlerindeki standart altı dişli raf bağlantılarına dayanıyordu: Raflar, birleştirme uçlarında kontrollü toleranslara göre işlenmemişti ve bu da eksen boyunca her 2 metrelik aralıkta eğim sivri uçları oluşturuyordu.
Ever Power, 42CrMo4 alaşımlı çelikten üretilmiş, hassas işlenmiş uçlara sahip ve diş yüzeyinde 58 HRC sertliğe kadar indüksiyonla sertleştirilmiş, Q6 sınıfı helisel dişli raflarının komple bir yedek setini tedarik etti. Uygulama mühendisimiz, montaj cıvataları için tork değerleri, montaj rayı için düzlük toleransları ve boşluğu en aza indirmek için önerilen pinyon ön yükleme prosedürü de dahil olmak üzere ayrıntılı bir raf montaj spesifikasyonu sağladı. Kurulum ve devreye alma işleminden sonra, müşteri 10 metrelik eksen uzunluğunun tamamında maksimum 0,076 mm'lik bir konum sapması ölçtü; bu da konumlandırma doğruluğunda 73%'lik bir iyileşme anlamına geliyor. Panel hurda oranları ilk üretim ayında 4,2%'den 0,5%'nin altına düştü ve sekiz haftadan kısa bir sürede yatırım getirisi sağlandı.
Birleşik Krallık'taki Müşterilerimiz Ne Diyor?
“
Ever Power'dan üç ardışık makine üretimi için hassas dişli rafları temin ettik. Partiler arasındaki tutarlılık olağanüstü; makine montaj ekibimiz her raf bölümünü yeniden ölçmeden monte edebiliyor. Satış öncesi ve sonrası teknik destek, Avrupa'daki herhangi bir raf tedarikçisinden karşılaştığımız en iyisi.
— James H., Baş Mühendis · CNC Makine Üreticisi · Yorkshire, İngiltere
“
Plazma kesme işlemimiz günde iki vardiya, haftada altı gün çalışmaktadır. Ever Power'dan temin ettiğimiz sertleştirilmiş helisel dişliler, kabul edilebilir sınırların ötesinde ölçülebilir bir diş aşınması olmaksızın 18 aydan fazla süredir hizmet vermektedir. Özel olarak delinmiş montaj deliği desenleri talep ettik ve tam olarak belirttiğimiz gibi teslim aldık. Güney Galler'deki tesisimize teslimat, önceki tüm tedarikçilerden daha hızlıydı.
— Rachel M., Üretim Müdürü · Çelik Servis Merkezi · Cardiff, Galler
“
Edinburgh tesisimiz için uluslararası olarak dişli rafları tedarik etme konusunda şüphelerim vardı, ancak sevkiyatla birlikte gelen belgeler, malzeme sertifikaları ve boyut kontrol raporları eksiksiz ve profesyonelce sunulmuştu. Her raf, varışta tolerans dahilinde ölçüldü. İhtiyacımız olan miktar için fiyatlandırma da İngiltere'deki distribütörlerin tekliflerinden önemli ölçüde daha rekabetçiydi.
— Stuart B., Tedarik Sorumlusu · Hassas Talaşlı İmalat · Edinburgh, İskoçya

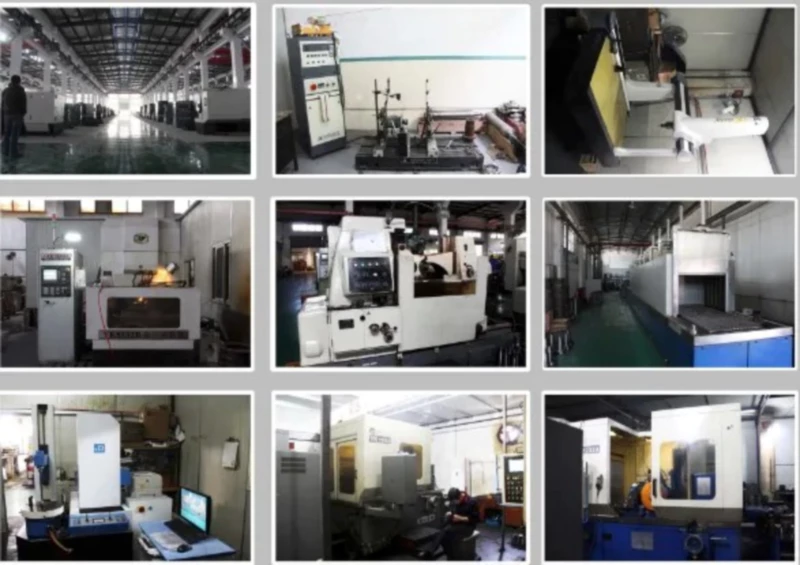

ÜRETİM KAPASİTEMİZ
Özel Vites Kutusu Çözümleri — Tam Olarak Sizin Spesifikasyonlarınıza Göre Üretilir
Dişli çark imalat tesisimiz, uluslararası kalite standartlarına uygun olarak diş şeklini, adım doğruluğunu ve yüzey kalitesini doğrulayabilen, bünyemizde bulunan koordinat ölçüm cihazı (CMM) denetimiyle desteklenen, eksiksiz bir CNC dişli frezeleme, dişli taşlama ve indüksiyonla sertleştirme ekipmanıyla çalışmaktadır. İngiltere'deki müşterilerimiz için üretilen her dişli çark partisi, tam malzeme izlenebilirlik dokümantasyonu ve boyut denetim kayıtlarıyla birlikte gelir; bu da hassas CNC makine üreticilerinin ve sistem entegratörlerinin talep ettiği ve hak ettiği kalite güvencesi seviyesidir.
Özel dişli çarkı üretim yeteneklerimiz şunları içerir: standart dışı modüller ve basınç açıları; hassas işlenmiş uçlara sahip özel dişli çark uzunlukları; özel kesitler (dikdörtgen, kare veya yuvarlak profil); özel cıvata desenlerine uygun dişli veya kılavuzlu montaj delikleri; çinko fosfat, elektrolizsiz nikel ve sert krom dahil olmak üzere özel kaplamalar; yay hareketi sistemleri için kavisli dişli çark segmentleri; ve eşleşen helisel pinyonlar, montaj braketleri ve yağlama aksesuarları ile komple dişli çark tahrik setleri. Mühendislik ekibimiz, konsept aşamasından tam üretim tedarikine kadar optimize edilmiş dişli çark çözümleri geliştirmek için İngiltere ve Avrupa genelindeki CNC makine tasarımcıları ve sistem entegratörleriyle doğrudan çalışmaktadır.
Birleşik Krallık'ın CNC ve Hassas Mühendislik Sektörüne Hizmet Veriyoruz
Birleşik Krallık, çeşitli önemli bölgesel kümelenmelerde yoğunlaşmış, önemli ve gelişmiş bir CNC işleme endüstrisine sahiptir. Tarihsel olarak İngiliz imalatının kalbi olan Batı Midlands, otomotiv, havacılık ve savunma tedarik zincirlerine hizmet veren yoğun bir hassas işleme şirketleri ağına ev sahipliği yapmaktadır; bunların tümü yüksek kaliteli doğrusal hareket bileşenlerine ihtiyaç duymaktadır. dişli raflarıGüney Yorkshire ve Sheffield Şehir Bölgesi, gelişmiş alaşım işleme konusunda uzmanlaşmış, Avrupa'nın en gelişmiş hassas mühendislik işletmelerinden bazılarına ev sahipliği yapmaktadır; burada dişli çark hassasiyeti dereceleri ve malzeme sertifikasyon standartları pazarlık konusu değildir. İskoçya'nın Glasgow ve Edinburgh merkezli havacılık ve enerji sektörleri ile Kuzey Batı'nın Warrington, Salford ve Preston çevresindeki havacılık yoğunlaşması, hassas CNC dişli çarkları için diğer önemli pazarları temsil etmektedir.
Ever Power, özel İngiltere teknik irtibat ekibimiz tarafından desteklenen, sadeleştirilmiş doğrudan tedarik modeli aracılığıyla İngiltere'deki müşterilerine dişli çarklar ve kremayerli tahrik sistemleri tedarik etmektedir. İngiltere uygunluk gereksinimlerine uygun dokümantasyona sahibiz, ilgili malzeme sınıfları için REACH ve RoHS uygunluk beyanları sağlıyoruz ve İngiltere kalite mühendisleri ve satın alma uzmanları tarafından bilinen EN 10204:2004 standartlarına göre izlenebilir malzeme test sertifikaları sağlayabiliyoruz. Standart stoktaki ürünler için İngiltere anakara adreslerine teslimat süreleri genellikle 5-10 iş günüdür ve acil üretim gereksinimleri için hızlandırılmış seçenekler mevcuttur.
SSS Sayfası + Konuşulabilir Şema
Sıkça Sorulan Sorular — CNC İşleme Merkezleri için Dişli Çarkları
İngiltere'de havacılık kompozit malzemelerinin işlenmesinde kullanılan bir CNC router için en iyi dişli rafı hassasiyet derecesi nedir?
Birleşik Krallık'taki havacılık kompozit CNC frezeleme uygulamaları için, minimum Q6 sınıfı dişli rafları ve 6 metreyi aşan uzun stroklu eksenler için Q5 veya daha iyisini öneriyoruz. Bu doğruluk sınıfı, metre başına ±0,04 mm'lik adım sapması sağlar; bu da, çoğu standart servo sürücü sistemiyle uyumlu kalırken, hassas toleranslı CFRP panel kesimi ve delme işlemleri için gereken konum tekrarlanabilirliğini destekler. Bu sınıftaki helisel diş profili, yüksek travers hızlarında dinamik uyarımı ve gürültüyü daha da azaltır.
CNC plazma kesme makinesi için hassas dişli kutusunun maliyeti ne kadar ve İngiltere'de nereden tedarikçi fiyat teklifi alabilirim?
CNC plazma kesim dişli raflarının fiyatlandırması, modül boyutuna, hassasiyet derecesine, malzeme özelliklerine, raf uzunluğuna ve miktara bağlı olarak değişmektedir. Plazma kesim masaları için uygun standart Q8 sınıfı düz raflar, genellikle hassas helisel sınıflara göre daha uygun fiyatlıdır. İngiltere'ye özel fiyat ve teslim süresi için, modülünüz, toplam eksen uzunluğunuz, montaj deliği düzeniniz ve miktar gereksinimlerinizle birlikte doğrudan [email protected] ekibimizle iletişime geçmenizi öneririz. İngiltere'den gelen talepler için genellikle 24 saat içinde detaylı fiyat teklifi sunuyoruz.
İngiltere'nin kıyı bölgelerine yakın, aşındırıcı veya ıslak kesim ortamlarında çalışan bir CNC işleme merkezi için en uygun dişli raf malzemesi hangisidir?
Nem, soğutma sıvısına maruz kalma veya kıyı bölgelerindeki tuzlu atmosfer gibi önemli nem oranına sahip CNC işleme ortamlarında, yük ve hız gereksinimleri izin verdiği takdirde, paslanmaz çelik dişli rafları birincil malzeme önerisidir. Paslanmaz çeliğin düşük yüzey sertliğinin sorun teşkil ettiği daha ağır yük uygulamalarında, düzenli yağlama programı ile çinko fosfat kaplı veya sert krom kaplı karbon çelik raflar pratik ve uygun maliyetli bir alternatif sunar. Mühendislik ekibimiz, Birleşik Krallık'ın herhangi bir yerindeki özel saha koşullarınız için en uygun malzeme spesifikasyonu konusunda size tavsiyede bulunabilir.
Uzun bir CNC portal ekseni için birden fazla dişli raf bölümünü, bağlantı noktalarında eğim hatası oluşturmadan nasıl bir araya getirebilirim?
Doğru yaklaşım, hassas işlenmiş uçlara sahip dişli rafları kullanmaktır; bunlara bazen "bağlanabilir raflar" veya "işlenmiş birleştirme yüzeylerine sahip raflar" da denir. Bunların diş formu, her raf bölümünün ucuna kadar doğru şekilde işlenmiştir, böylece iki bitişik bölüm bir araya getirildiğinde, diş aralığı sürekli olur ve birleşim yerindeki aralık sapması, rafın hassasiyet sınıfının tolerans aralığı içinde kalır. Standart rafları uç uca birleştirmek, pinyon her birleşim yerinden geçtiğinde konumlandırma hatası olarak ortaya çıkan bir aralık sıçramasına neden olur. Uzun eksenli CNC uygulamaları için tüm standart modüllerde ve hassasiyet sınıflarında işlenmiş uçlu dişli rafları tedarik ediyoruz.
CNC tezgah eksen tahriklerinde helisel dişli rafı ile düz dişli rafı arasındaki fark nedir ve hangi türü ne zaman seçmeliyim?
Düz (düz dişli) dişli rafların dişleri raf eksenine paraleldir ve itme kuvveti gerektirmeyen, doğrudan bir kavrama sağlar; bu da kurulumu daha kolay ve düşük hız, düşük yük uygulamaları veya maliyetin öncelikli olduğu durumlar için uygundur. Helisel dişli rafların dişleri açılı olarak (tipik olarak 15°-20° helis açısı) kesilmiştir ve bu da tüm diş uzunluğu boyunca kademeli diş kavrama sağlar. Bu, daha az dinamik titreşimle daha düzgün, daha sessiz bir hareket üretir; bu özellikle 40 m/dak'ın üzerindeki hareket hızlarında veya titreşimin yüzey kalitesini etkilediği uygulamalarda önemlidir. Dezavantajı ise helisel rafların eksenel bir itme kuvveti üretmesidir ve bu kuvvetin eksen yatak düzenlemesi tarafından emilmesi gerekir. Çoğu modern CNC işleme merkezi için helisel dişli raflar tercih edilen seçenektir.
Birleşik Krallık'taki bir mühendislik tesisinde özel olarak üretilecek bir CNC makinesi için standart dışı montaj delik desenlerine sahip, özel uzunlukta dişli rafları temin edebilir miyim?
Evet, özel dişli rafları üretim teklifimizin temel bir parçasıdır. İngiltere'deki makine üreticileri ve sistem entegratörleri için standart dışı uzunluklarda, özel kesit boyutlarında, özel delinmiş ve diş açılmış montaj deliği desenlerinde ve özel yüzey işleme özelliklerine sahip dişli rafları düzenli olarak üretiyoruz. Özel siparişler, raf özelliklerinin makinenizin yapısal ve kinematik gereksinimleriyle eşleşmesini sağlamak için uygulama mühendisliği ekibimizle tam bir teknik danışmanlık süreciyle desteklenmektedir. Süreci başlatmak için lütfen çizimleriniz veya teknik özellik sayfanızla birlikte [email protected] adresinden bizimle iletişime geçin.
CNC Dişli Rafı Çözümünüzü Belirtmeye Hazır mısınız?
Uygulama mühendislerimiz, CNC işleme merkeziniz için doğru dişli rafı sınıfını, malzemesini ve konfigürasyonunu seçmenize yardımcı olmaya hazırdır. Detaylı teknik danışmanlık ve rekabetçi fiyat teklifi için bugün bizimle iletişime geçin.
