Descripción
Los sistemas de puertas correderas se han convertido en un elemento fundamental del control de acceso moderno en todo el Reino Unido, desde extensos polígonos industriales en Birmingham y Manchester hasta entradas de viviendas particulares en Surrey y Edimburgo. En el corazón mecánico de cada puerta corredera motorizada se encuentra un componente sorprendentemente simple pero de precisión crítica: la cremallera y el piñón. Cuando esta interfaz falla, todo lo demás también falla. Cuando funciona a la perfección, los ciclos de la puerta se ejecutan de forma silenciosa, fiable y durante cientos de miles de operaciones sin problemas. Esta guía existe porque la diferencia entre una cremallera que dura cinco años y una que dura veinte a menudo se debe a las decisiones de especificación tomadas en la etapa de compra, decisiones que merecen mucha más atención de la que suelen recibir.
Ya sea que esté integrando un sistema de piñones de acero M4 en una nueva entrada automatizada, reemplazando componentes desgastados en una instalación de motor FAAC o BFT existente, o buscando cremalleras de perfil personalizado para una solución de portón a medida, los principios que aquí se describen le ayudarán a seleccionar, instalar y mantener sistemas de cremallera que realmente ofrezcan un rendimiento óptimo. Nos basamos en datos reales de proyectos, estándares de ingeniería y comentarios de clientes en Inglaterra, Escocia, Gales e Irlanda del Norte.
Presentación de productos
Piñón de acero para motor de puerta corredera — Módulo M4, acero A3 | Ever Power Manufacturing
Dibujo de referencia dimensional
Por qué la cremallera es el componente más ignorado en la automatización de puertas.
Fundamentos de ingeniería
Si hablas con cualquier instalador de automatización de puertas en el Reino Unido, te contarán la misma historia: el motor acapara toda la atención, pero la cremallera es la que soporta la mayor parte del esfuerzo. Cada gramo de peso de la puerta, cada ráfaga de viento, cada impacto de un soplador de hojas o de un conductor impaciente, todo se transmite a través de los dientes de la cremallera hasta el piñón montado en el eje del motor. La cremallera es el mecanismo que conecta la salida rotativa del motor con el movimiento lineal de la puerta, y sus características de rendimiento determinan el límite de todo el sistema.
Un piñón de acero Módulo 4 (M4), fabricado con acero de grado A3, representa el punto de partida estándar para aplicaciones de puertas correderas residenciales y comerciales ligeras. El valor del módulo, a menudo malinterpretado en las conversaciones de compra, describe la relación entre el diámetro primitivo y el número de dientes. Un valor de módulo más alto significa dientes más grandes y resistentes, capaces de transmitir mayor torque y tolerar mejor la contaminación, como la arena y el polvo. Para puertas con masa significativa o alta frecuencia de ciclo, la selección del módulo por sí sola puede duplicar la vida útil del conjunto de cremallera. Comprender este principio le da una ventaja sobre la mayoría de los compradores en el mercado del Reino Unido, que especifican únicamente en función del precio por metro.

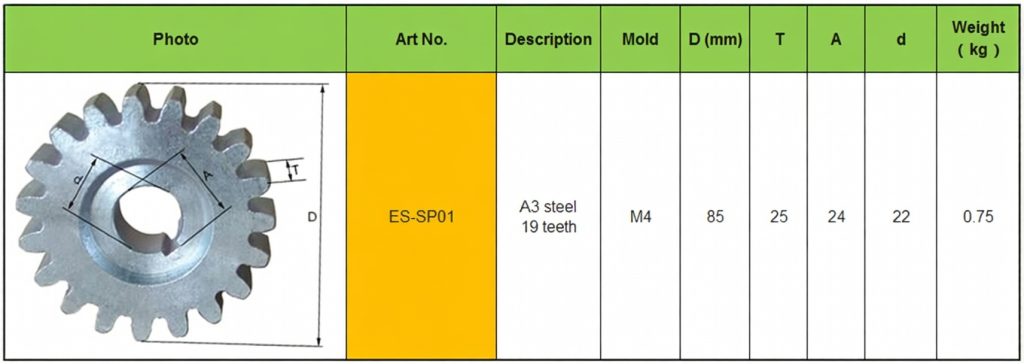

Parámetros técnicos y de rendimiento
Piñón de acero para motor de puerta corredera — Serie M4
¿Qué diferencia a estos portaequipajes de las alternativas genéricas?
Ventajas del producto
El mercado británico de puertas correderas está inundado de cremalleras de bajo coste importadas a través de cadenas de distribución de varios niveles, donde el control de calidad es secundario. Al elegir cremalleras de un fabricante con tratamiento térmico especializado, mecanizado CNC propio e inspección dimensional rigurosa, la diferencia se nota no en el catálogo, sino en la práctica, tras dos años de uso diario durante los inviernos británicos. A continuación, se explica qué es lo que realmente importa en un sistema de cremallera para puertas correderas bien diseñado y por qué cada característica tiene un impacto significativo en el coste total de propiedad.
Núcleo de acero A3 tratado térmicamente
A diferencia de las cremalleras de acero dulce estirado en frío, nuestro acero A3 se somete a un tratamiento térmico controlado que transforma la microestructura, pasando de la martensita al equilibrio óptimo entre ferrita y bainita. Esto produce una superficie de los dientes de la cremallera lo suficientemente dura como para resistir el desgaste abrasivo causado por partículas y residuos, mientras que el núcleo conserva su tenacidad al impacto: un equilibrio que las cremalleras convencionales no pueden lograr.
Geometría precisa del diente de evolvente
Cada sección de la cremallera está mecanizada según la norma DIN 867 con perfil de evolvente y un ángulo de presión de 20 grados. Esta geometría distribuye la carga a lo largo de toda la superficie del diente, en lugar de concentrar la tensión en la punta, lo que reduce drásticamente el riesgo de picaduras y desconchamiento que provocan un funcionamiento ruidoso e irregular de la puerta, una de las quejas más comunes de los ingenieros de automatización de puertas del Reino Unido que trabajan con productos económicos.
Opciones de superficie resistentes a la corrosión
El acabado estándar de óxido negro se complementa con un recubrimiento electrolítico de zinc o un galvanizado en caliente opcionales, ambos seleccionados por su compatibilidad con el clima marítimo húmedo del Reino Unido. Las propiedades costeras, desde Cornualles hasta las Tierras Altas de Escocia, presentan condiciones atmosféricas particularmente agresivas, cargadas de sal, y un mecanismo de cierre sin la protección superficial adecuada puede desarrollar corrosión superficial en los dieciocho meses posteriores a su instalación, acelerando significativamente el desgaste de los dientes.
Tolerancias dimensionales estrictas
Una precisión de paso de ±0,05 mm por metro garantiza que las instalaciones de varias secciones mantengan un engranaje uniforme a lo largo de todo el recorrido de la puerta. Una acumulación deficiente de paso en un recorrido de puerta de 4 metros crea zonas de atasco que aumentan el consumo de corriente del motor, activan prematuramente las protecciones térmicas y, en última instancia, provocan la avería del motor, una consecuencia costosa de lo que inicialmente parecía ser una pequeña deficiencia dimensional.
Capacidad de personalización completa
Desde la modificación del diámetro del orificio y el perfil del chavetero hasta la búsqueda de variantes de acero inoxidable para entornos de procesamiento de alimentos o la especificación de longitudes personalizadas para configuraciones de compuerta complejas, nuestro equipo de fabricación gestiona pedidos a medida de forma habitual. Muestras, planos o incluso piezas originales desgastadas pueden servir como punto de partida para un proyecto de réplica a medida.
Respuesta rápida y suministro constante
Disponemos de existencias suficientes de piñones y cremalleras M4 estándar para pedidos urgentes. Los contratistas de automatización de puertas del Reino Unido, que trabajan con plazos de instalación ajustados, necesitan un proveedor que pueda comprometerse con los plazos de entrega y mantener esos compromisos en pedidos repetidos, no un distribuidor que dependa de una única producción trimestral.
Cómo el mecanismo de cremallera y piñón acciona una puerta corredera
Principio de funcionamiento y ciencia de los materiales
El principio de funcionamiento es elegantemente sencillo. Un motor para portón corredizo —normalmente una unidad de 230 V CA con reductor integrado— acciona un pequeño piñón de acero montado en su eje de salida. Este piñón engrana continuamente con una cremallera dentada atornillada a lo largo de la parte inferior o frontal del panel del portón. A medida que el motor hace girar el piñón en sentido horario o antihorario, los dientes del piñón engranan sucesivamente con los dientes de la cremallera, convirtiendo el movimiento giratorio en un movimiento lineal controlado del portón a lo largo de su guía. Todo el sistema depende de mantener la profundidad de engranaje y la holgura correctas —normalmente de 0,1 a 0,3 mm para sistemas M4— para lograr un equilibrio entre un funcionamiento suave y la capacidad de absorción de impactos.
Desde el punto de vista de los materiales, el acero A3 (equivalente al Q235 según las normas chinas, o comparable al S235 según la clasificación europea EN 10025) constituye una excelente base para aplicaciones residenciales y comerciales ligeras. Su contenido de carbono de aproximadamente 0,14–0,22% garantiza una soldabilidad fiable, útil cuando el soporte debe fijarse a marcos de puertas con un perfil irregular, y su límite elástico de alrededor de 235 MPa es más que suficiente para puertas de hasta 600 kg con una frecuencia de ciclo estándar de 30 a 50 ciclos diarios.
Cuando entra en juego el tratamiento térmico, la transformación de la microestructura laminada (predominantemente ferrita) a través de una fase martensítica y, posteriormente, de vuelta a una mezcla controlada de ferrita-bainita mediante revenido, representa una compensación de ingeniería deliberada. La martensita pura es extremadamente dura pero frágil, lo que la hace inadecuada para un componente que absorbe regularmente cargas de impacto provenientes de obstáculos, ráfagas de viento o topes bruscos. La estructura revenida combina una dureza superficial de entre 38 y 45 HRC con un núcleo capaz de absorber energía sin agrietarse, lo que confiere a la cremallera una vida útil a la fatiga de millones de ciclos en lugar de miles.
Escenarios de aplicación en diversas industrias del Reino Unido
Dónde se instalan los sistemas de cremallera para puertas correderas
Las cremalleras para motores de puertas correderas se utilizan en una gran variedad de entornos en todo el Reino Unido. El denominador común es la necesidad de una actuación lineal fiable y repetible en exteriores o semiexteriores, donde la contaminación, las inclemencias del tiempo y los ciclos de carga variables suponen verdaderos retos de ingeniería. A continuación, se presenta un desglose sectorial de dónde se utilizan actualmente los sistemas de cremallera y piñón de acero M4 y qué exige cada contexto al hardware.
Éxito del cliente: Actualización del sistema de acceso al parque logístico de Midlands
Estudio de caso de cliente
🏭 Proyecto: Centro de distribución de Coventry — Modernización de la automatización de puertas
Un operador logístico externo con sede en Coventry, West Midlands, estaba experimentando un desgaste prematuro sistemático en los sistemas de estanterías con puertas correderas en cuatro puntos de acceso para vehículos en su centro de distribución principal. Las estanterías existentes, adquiridas a través de un distribuidor local, presentaban picaduras en los dientes y corrosión superficial a los 14 meses de su instalación, a pesar de tener una vida útil nominal de 36 meses. El ruido de las puertas había aumentado notablemente y el consumo de corriente del motor había subido 18% por encima del nivel de referencia, lo que provocaba paradas térmicas innecesarias durante las horas punta de circulación de camiones.
El administrador de las instalaciones se puso en contacto con Ever Power tras una recomendación del sector. Tras una revisión detallada de las especificaciones de la puerta (paneles voladizos de acero fabricados de 680 kg, aproximadamente 160 ciclos diarios por puerta, que operan en un patio parcialmente protegido con exposición intermitente a la gravilla de la carretera y a una leve contaminación química por agentes de limpieza), recomendamos una cremallera de acero M4 A3 con tratamiento térmico y acabado galvanizado en zinc, combinada con piñones de acero M4 compatibles.
La instalación fue realizada por el contratista de automatización de puertas preferido del cliente. Tras 26 meses de funcionamiento con la misma frecuencia de ciclo, una inspección posterior reveló un desgaste nulo en los dientes, más allá del pulido inicial esperado en las superficies de contacto. El consumo de corriente del motor había vuelto a los valores de diseño originales, y el equipo de obra describió el nivel de ruido como «notablemente inferior al de un sistema nuevo». Posteriormente, el cliente especificó el mismo sistema de cremallera para dos instalaciones adicionales en Northampton y Derby.
Lo que dicen nuestros clientes del Reino Unido
❝
Hace dos años, sustituimos los sistemas de alimentación genéricos de las seis puertas de nuestras instalaciones por unidades Ever Power M4. Desde entonces, no hemos tenido ni una sola incidencia. La uniformidad dimensional facilitó la instalación y el rendimiento en cuanto a resistencia al desgaste en nuestro depósito de Trafford Park ha sido realmente impresionante.
— James H., Director de Operaciones
Gestión de polígonos industriales, Gran Manchester, Reino Unido
❝
“El motor de la puerta de acceso de nuestra escuela consumía demasiada energía y hacía ruidos de fricción. Tras cambiar a la cremallera con tratamiento térmico de Ever Power, el rendimiento mejoró de inmediato. El soporte técnico que recibimos durante la especificación fue profesional y realmente útil; comprendieron la aplicación, no solo el catálogo.”
— Sarah M., Administradora de Propiedades
Fundación académica, West Yorkshire, Reino Unido
❝
Necesitábamos una configuración personalizada de orificio y chavetero para adaptarla a un eje de salida de caja de engranajes poco común en la instalación de una puerta de una propiedad histórica en Edimburgo. Ever Power fabricó una muestra en 18 días a partir de nuestro plano, y las dimensiones eran perfectas. El precio fue competitivo y la comunicación, excelente en todo momento.
— Callum R., Especialista en automatización de puertas
Contratista de sistemas de puertas a medida, Escocia, Reino Unido
Capacidad de fabricación y servicios de producción a medida
Ever Power Factory: su socio OEM y de soluciones a medida.
Nuestra planta de producción cuenta con máquinas de tallado de engranajes CNC especializadas, hornos de tratamiento térmico propios con control de atmósfera programable y una sala de metrología totalmente equipada con capacidad para CMM. Este flujo de fabricación integral —desde la materia prima de acero hasta el componente terminado e inspeccionado— significa que no dependemos de mecanizado subcontratado para características dimensionales críticas. Para los compradores del Reino Unido, esto se traduce en una calidad verdaderamente constante en los pedidos repetidos, no solo en el primer envío.
La personalización no es un extra de lujo en nuestras instalaciones, sino una capacidad operativa estándar. Regularmente producimos cremalleras de engranajes Con módulos no estándar, composiciones de acero inoxidable, perfiles de dientes modificados para aplicaciones de baja holgura, configuraciones especiales de orificio y chavetero, y tratamientos superficiales personalizados que incluyen recubrimiento en polvo, cromado duro y fosfato negro. Si su proyecto de automatización de puertas implica una interfaz de motor no convencional, una geometría de puerta inusual o una clasificación ambiental específica, nuestro equipo de ingeniería acepta el desafío. Podemos trabajar a partir de planos 2D, archivos CAD 3D, muestras de originales desgastados o incluso un documento de especificaciones detallado, sea cual sea el punto de partida que requiera su proyecto.
Las cantidades mínimas de pedido para artículos estándar son deliberadamente bajas para facilitar el trabajo de contratistas e integradores de sistemas del Reino Unido, quienes necesitan pequeñas cantidades iniciales para la puesta en marcha de proyectos antes de realizar pedidos de existencias. Para acuerdos de suministro continuos, ofrecemos programas de entrega programados con precios fijos y franjas horarias de producción dedicadas, un sistema que simplifica la gestión de compras para empresas de administración de instalaciones y automatización de puertas que gestionan múltiples contratos en todo el Reino Unido.
Búsqueda de soportes para engranajes en proyectos de puertas correderas en el Reino Unido
Cadena de suministro, distribución y contexto del mercado del Reino Unido
Los compradores británicos que buscan cremalleras para puertas correderas tradicionalmente han recurrido a las redes de distribución europeas, principalmente a fabricantes alemanes e italianos cuyos productos dominan el sector de la automatización de puertas. Si bien estos productos son excelentes, su precio suele reflejar la presencia de múltiples intermediarios, y los plazos de entrega para tamaños no estándar pueden extenderse de 6 a 10 semanas. La compra directa a un fabricante de engranajes de precisión con integración vertical ofrece una alternativa atractiva: un rendimiento técnico comparable o superior, un coste por metro considerablemente menor y una flexibilidad de personalización que los distribuidores europeos no suelen ofrecer a precios comerciales.
Para los contratistas e instaladores de automatización de puertas que operan en Inglaterra, Escocia, Gales e Irlanda del Norte, la gestión de los plazos de entrega es un aspecto fundamental. El stock estándar de piñones y cremalleras M4 se puede enviar a destinos en el Reino Unido por vía aérea, con un plazo de entrega típico de 5 a 7 días hábiles, o por vía marítima para pedidos de mayor volumen, con un coste de flete unitario significativamente menor. Los trámites aduaneros para componentes mecánicos de acero de fabricantes reconocidos suelen ser sencillos, y proporcionamos toda la documentación necesaria, incluidos certificados de materiales e informes de inspección dimensional, como parte de cada envío.
Los equipos de compras de las empresas de gestión de instalaciones, los proveedores de vivienda social, los servicios inmobiliarios del NHS y los departamentos de carreteras e infraestructuras de las autoridades locales del Reino Unido encontrarán que nuestro programa de suministro estructurado es fácil de integrar con los marcos de proveedores aprobados existentes. Estamos acostumbrados a proporcionar paquetes de documentación que incluyen la certificación ISO 9001, fichas de datos COSHH, informes de ensayos de materiales y declaraciones de conformidad con RoHS, según sea necesario.
Preguntas frecuentes
Cremallera para puertas correderas: preguntas y respuestas de compradores del Reino Unido.
¿Listo para especificar o realizar un pedido?
Hable con un ingeniero: obtenga el soporte adecuado para su proyecto de puerta.
Nuestro equipo le responderá en 24 horas. Tráiganos sus especificaciones, planos, muestras o simplemente las dimensiones de su puerta; nosotros nos encargaremos del resto.
✉ Envíanos un correo electrónico: [email protected]
