Опис
У конкурентному середовищі британського виробництва точне керування рухом не є необов'язковим оновленням, а інженерною основою, на якій будуються продуктивність, повторюваність та довговічність машин. Зубчасті рейки є основою цієї архітектури керування рухом, перетворюючи обертовий момент від шестерні в контрольоване, повторюване лінійне переміщення на обробних центрах з ЧПК, лазерних різальних мостах, роботизованих лінійних доріжках, козлових кранах та автоматизованих складських системах. Незалежно від того, чи керуєте ви прецизійним машинобудівним відділенням у Ковентрі, цехом з виготовлення листового металу в Шеффілді, лінією харчової промисловості в графстві Дарем чи логістичним парком виконання замовлень за межами Бірмінгема, вибір правильної специфікації зубчастої рейки може означати різницю між машиною, яка забезпечить десятирічний час безвідмовної роботи, та машиною, яка страждає від люфту, зносу зубців, сигналізації сервоприводів та дорогих незапланованих простоїв.
Цей посібник базується на понад 18-річному практичному досвіді прикладної інженерії у важкій промисловості, аерокосмічній субпідрядній обробці та високошвидкісній заводській автоматизації. Він охоплює все, що менеджер із закупівель, інженер з машинобудування або директор з технічного обслуговування заводу у Великій Британії повинен оцінити перед тим, як вибрати систему зубчастих рейок: принципи роботи, марки матеріалів та варіанти термічної обробки, вибір модулів та рівнів якості, методи складання з великими ходу, порівняння вартості протягом усього терміну служби порівняно з конкуруючими технологіями приводів, а також як працювати з виробником, який дійсно розуміє ваше застосування, а не просто називає номер деталі з каталогу. До нього включено реальне тематичне дослідження клієнта, незалежно перевірені дані про продуктивність та детальну таблицю технічних параметрів, щоб допомогти вам прийняти обґрунтоване та виправдане рішення щодо закупівлі.
Як зубчасті рейки керують сучасним промисловим обладнанням

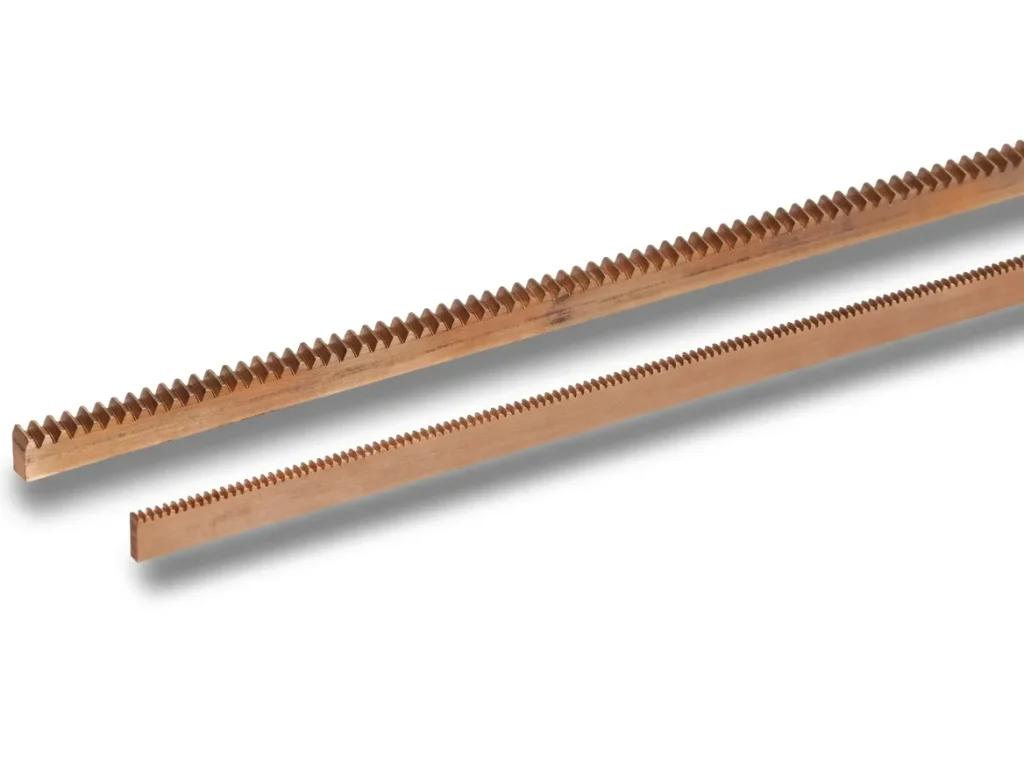

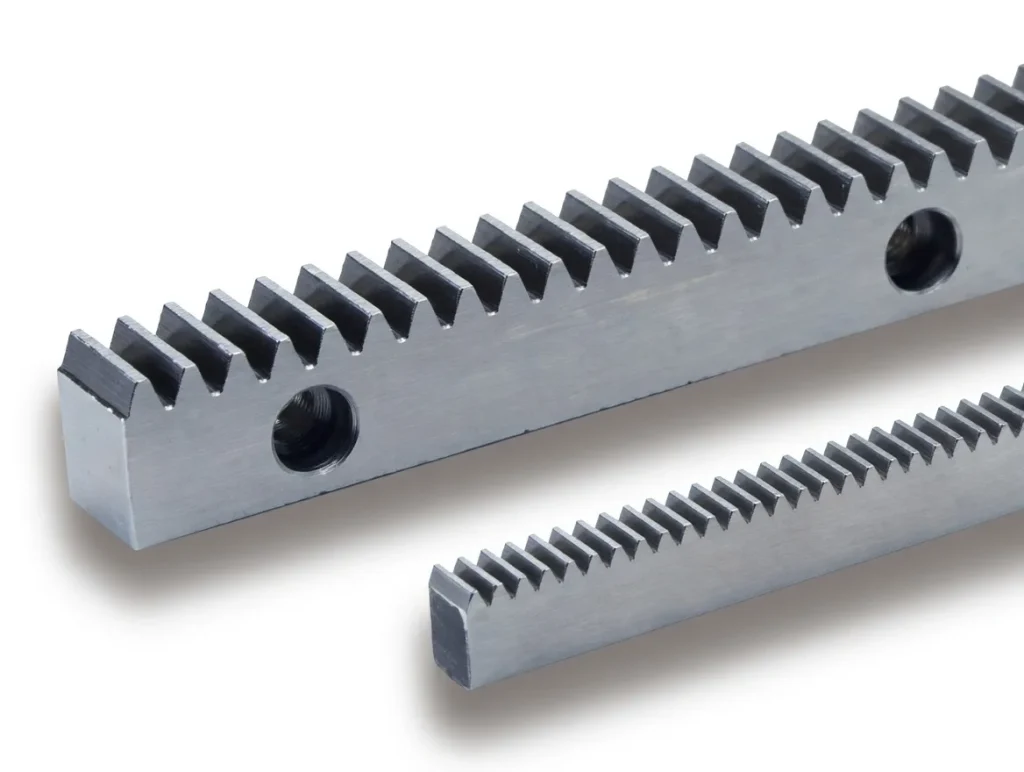

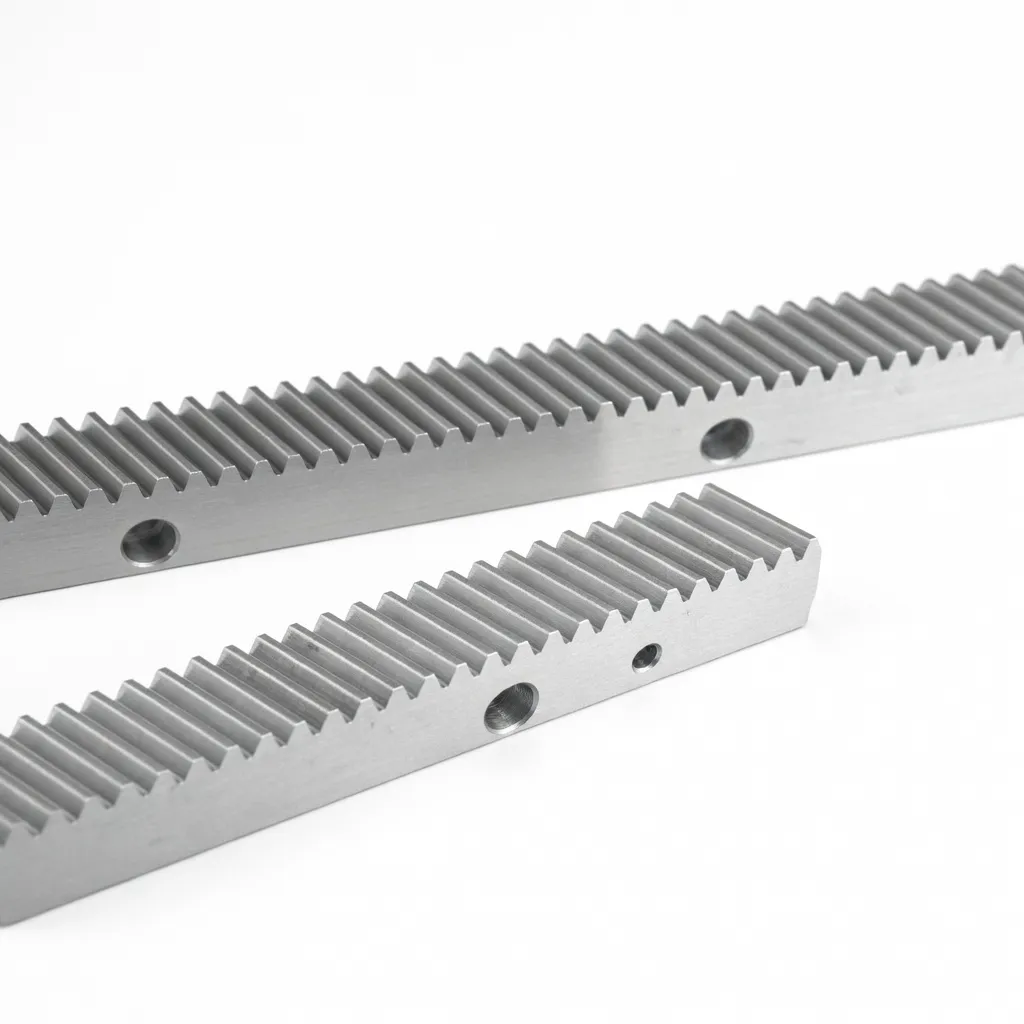

Зубчаста рейка — це прямий зубчастий стрижень, який входить у зачеплення з обертовою шестернею для перетворення обертального руху на точний лінійний рух. Геометрія здається простою, проте виробництво високоякісної рейки, здатної підтримувати кумулятивну точність позиціонування менше 0,02 мм на кількох метрах зібраної довжини, вимагає обладнання для шліфування зубів з ЧПК, каліброваного за стандартами лазерної інтерферометрії, контрольованих процесів термічної обробки та ретельного контролю кожної виробничої партії на КВМ. Це не стандартні компоненти; це прецизійні елементи машин, геометрія зубів яких безпосередньо визначає точність позиціонування, вібраційну характеристику, термін служби та енергоефективність усієї лінійної осі.

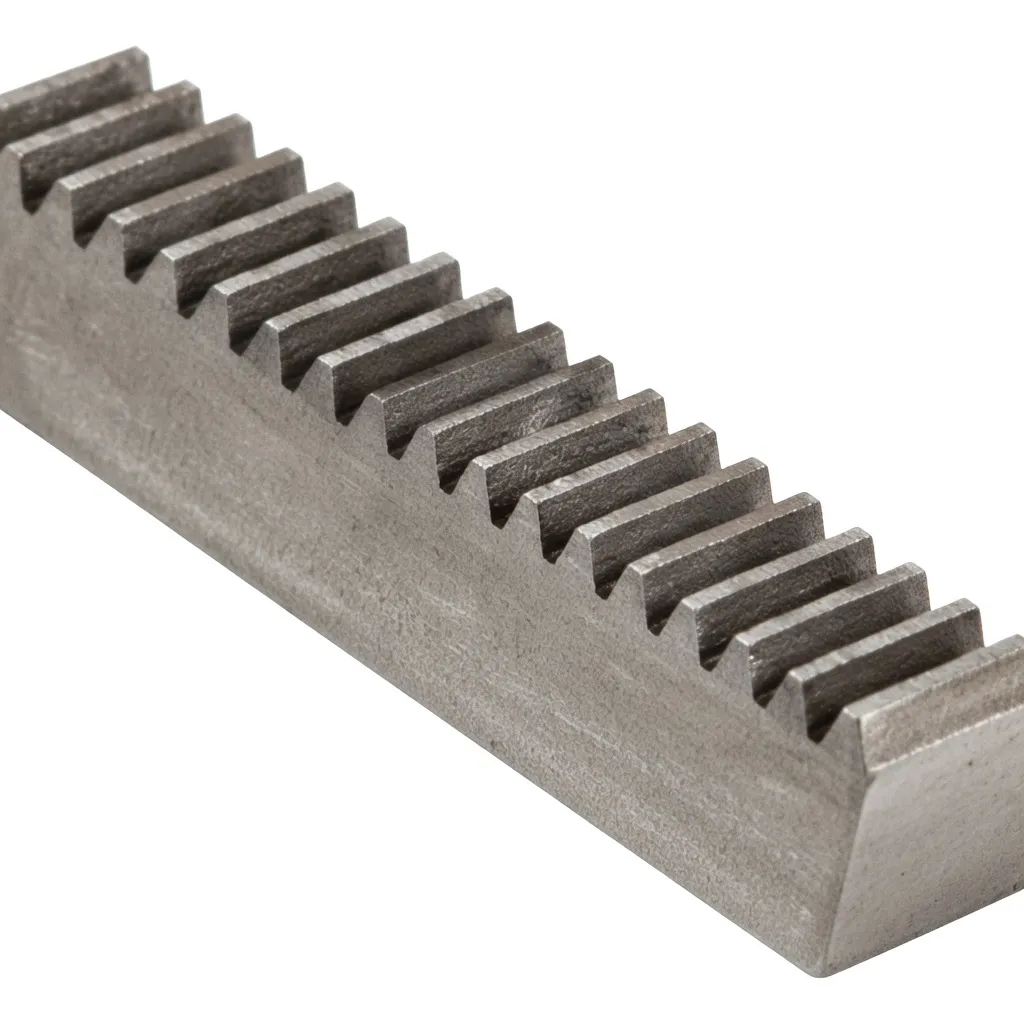

Профіль зуба є одним з перших інженерних рішень у будь-якому застосуванні зубчастої рейки. Прямозубі (циліндричних) зубчастих рейок одночасно входять у зачеплення з шестернею по всій ширині зуба, створюючи невеликий імпульс на кожному циклі зачеплення зуба. Це цілком прийнятно для осей середньої швидкості та середньої точності та має перевагу в легшому вирівнюванні складання. Гвинтові зубчасті рейки, де зуб зрізаний під кутом до центральної лінії рейки (зазвичай 14°–25°), забезпечують поступове зачеплення зуба, що значно зменшує вібрацію, забезпечує тихішу роботу на високій швидкості та збільшує вантажопідйомність на одиницю довжини рейки. З цієї причини сервопривідні осі з ЧПК, високошвидкісні мости для лазерного різання та роботизовані лінійні модулі сьомої осі на автомобільних заводах Великої Британії майже повсюдно визначають гвинтові зубчасті рейки, незважаючи на їх дещо вищу вартість.

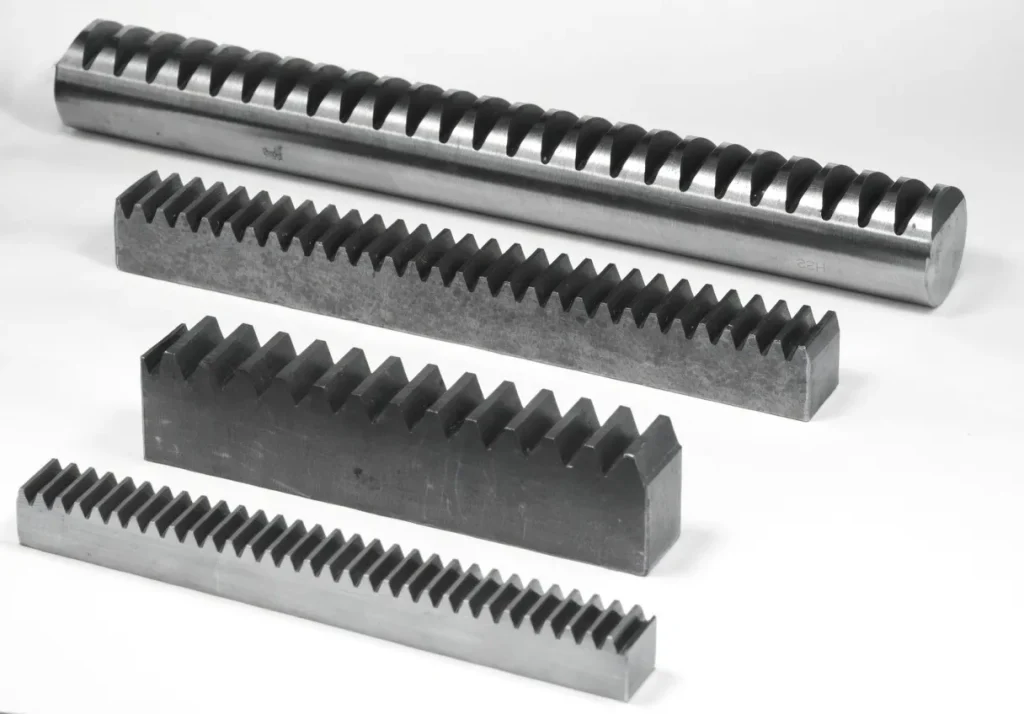

Модуль (m) — визначається як діаметр ділильної окружності, поділений на кількість зубів — визначає грубість профілю зуба та, як наслідок, вантажопідйомність на зуб. Зубчасті рейки з низьким модулем (m1–m2) використовуються в точних інструментах, невеликих плазмових столах з ЧПК та компактних лінійних приводах, де сили невеликі, а роздільна здатність положення є першорядною. Середні модулі (m3–m6) охоплюють більшість обробних центрів з ЧПК, фрезерних порталів та маніпулюючих роботів. Високі модулі (m8–m16) витримують величезні осьові навантаження у важких мостах плазмового різання, великих фрезерних порталах з ЧПК, приводах кінцевих кареток кранів та будівельному обладнанні. Вибір модуля замало розміру для зменшення початкової вартості є однією з найпоширеніших і найдорожчих помилок, які допускають британські машинобудівники — передчасний знос зубів, що виникає в результаті цього, зазвичай змушує повну заміну рейки протягом 12–18 місяців, що в загальній вартості значно перевищує початкову економію.
Марки матеріалів, термічна обробка та варіанти поверхні
Матеріал, обраний для зубчастої рейки, визначає твердість зуба, стійкість до контактної втоми, міцність на вигин біля кореня, корозійну стійкість та оброблюваність. Вуглецева сталь C45 (еквівалент EN8 у британському стандарті) залишається робочою конячкою для загальнопромислових зубчастих рейок, що працюють у сухих або змащених умовах цеху. Вона чисто обробляється, має добре охарактеризовану реакцію на індукційне гартування та забезпечує поверхневу твердість 48–54 HRC з міцним, пластичним осердям — саме той механічний профіль, який потрібен для високоциклової осі з ЧПК, яка повинна протистояти як поверхневому виразуванню, так і епізодичним ударним навантаженням від піків прискорення сервоприводу.
Там, де робоче середовище передбачає постійний вплив рідини для різання, сольовий туман на узбережжі Великої Британії, встановлення на відкритому повітрі в сільськогосподарській або будівельній техніці або миття під високим тиском на підприємствах харчової промисловості, зубчасті рейки з нержавіючої сталі, зазвичай марки 316L, забезпечують природну стійкість до корозії без поверхневих покриттів, які можуть розшаровуватися під циклічним навантаженням. Для вимогливих високошвидкісних робочих циклів з високим навантаженням, що поширені в британській обробці аерокосмічних компонентів та автомобільних системах подачі під тиском, правильною специфікацією є легована сталь 42CrMo4 (еквівалент EN19T). Загартована, а потім прецизійно шліфована, вона забезпечує поєднання високої міцності серцевини та твердих бокових поверхонь зубців (54–58 HRC), що підтримує точність протягом десятків мільйонів циклів навантаження. Зубчасті рейки з інженерних полімерів (ацеталь POM, нейлон PA66) використовуються там, де металеве забруднення неприйнятне або де потрібен повністю безшумний самозмащувальний привід — типовими прикладами на ринку Великої Британії є медичні портали візуалізації, лабораторна автоматизація та легкі пакувальні лінії для фармацевтичної продукції.
Таблиця довідкових даних технічних параметрів
| Параметр | Стандартний діапазон | Важкі / Спеціальні | Типове застосування у Великій Британії |
|---|---|---|---|
| Модуль (м) | м1 – м6 | м6 – м20 | Фрезерні верстати з ЧПУ, важкі портали, приводи кранів |
| Профіль зуба | 20° відгалуження PA (пряме) | Спіральний 14°–25°, індивідуальний PA | Сервоосі, роботизовані 7-осі доріжки |
| Матеріал | Вуглецева сталь C45 (EN8) | 42CrMo4 (EN19T), нержавіюча сталь 316L, полімерний полімер | Аерокосмічна обробка, харчова та фармацевтична промисловість |
| Твердість поверхні | 48–54 HRC (індукція) | 54–62 HRC (цементація / азотування) | Високоциклові обробні центри, пресові подачі |
| Довжина планки | 500 мм – 3000 мм | До 6000 мм (спеціальна шліфовка) | Портальні крани з ЧПК з великим ходу, крани ASRS |
| Клас якості (DIN) | DIN 9 – DIN 7 (з зубчастою обробкою) | DIN 6 – DIN 5 (точне шліфування) | Оптичні, напівпровідникові, оборонні |
| Відхилення висоти тону | ±0,05 мм / 300 мм | ±0,01 мм / 300 мм | Аерокосмічні обробні комірки AS9100 |
| Метод змащення | Періодична мастильна/масляна ванна | Централізовані системи автоматичного змащування, герметичні | Цілодобові безперервні виробничі лінії |
| Максимальна швидкість переміщення | До 2 м/с (відгалуження, DIN 7) | До 5+ м/с (спіральна, заземлена за DIN 5) | Високошвидкісні мости для лазерного різання |
Ключові сценарії застосування зубчастих рейок у промисловості Великої Британії
Обробні центри з ЧПК
Високоточні гвинтові зубчасті рейки приводять у рух осі X та Y на вертикальних та горизонтальних обробних центрах у виробничому коридорі Мідлендс в Англії. Повторюваність менше 0,02 мм є важливою для виробництва аерокосмічного та автомобільного обладнання відповідно до стандартів AS9100 та IATF 16949, де будь-яка похибка позиціонування безпосередньо призводить до розмірної невідповідності готового компонента.
Мости для лазерного та плазмового різання
Потужні зубчасті рейки (m4–m8), встановлені вздовж рам мостів, поглинають ударні навантаження від швидкої зміни напрямку та витримують високі швидкості переміщення — часто перевищують 3 м/с — які вимагають сучасні волоконно-лазерні системи для підтримки продуктивності різання товстих конструкційних листів. Британські сталеві цехи в Південному Йоркширі та на Північному Заході залежать від безперебійної роботи цих рейок протягом тривалих виробничих кампаній.
ASRS та автоматизоване складування
Зубчасті рейки утворюють основу приводу автоматизованих штабелювальних кранів для зберігання та вилучення (ASRS) у швидкозростаючих центрах електронної комерції у Великій Британії. Поєднуючи високошвидкісний горизонтальний рух з точним вертикальним позиціонуванням підйому, рейкові приводи перевершують тросові та ланцюгові альтернативи як за повторюваністю, так і за вартістю терміну служби при багатомільйонних річних робочих циклах.
Роботизовані лінійні сьомоосьові доріжки
Лінійні напрямні системи для колаборативних роботів (коботів) спираються на ретельно відшліфовані зубчасті рейки, що дозволяє розширити радіус дії робота за межі фіксованої базової області без шкоди для точності позиціонування TCP. Ця конфігурація швидко впроваджується британськими постачальниками автомобільної галузі першого рівня, які переходять від фіксованого виробництва до гнучкого, причому рейка забезпечує детерміноване позиціонування з корекцією зворотного зв'язку на відстані 6–12 м лінійного переміщення.
Лінії переробки та пакування харчових продуктів
Зубчасті рейки з нержавіючої сталі 316L з електрополірованими поверхнями корпусу відповідають гігієнічним вимогам BRC Global Standard для британських пекарень, молочних ліній та кондитерських заводів. Вибір хлоридостійких сплавів та безпечне для харчових продуктів мастило NLGI 2 дозволяють виконувати повні цикли промивання зі ступенем захисту IP без корозії рейки або потрапляння мастила в потік продукції.
Сценічна техніка та архітектурні системи
Від динамічних систем літальних апаратів на сцені в театрах Вест-Енду до механізмів висувних дахів на спортивних стадіонах Великої Британії, зубчасті рейкові приводи забезпечують синхронізований лінійний рух, необхідний для великих конструктивних елементів, які повинні рухатися точно, безшумно та реверсивно у стислі терміни виробництва — профіль продуктивності, з яким гідравлічні та ланцюгові альтернативи не можуть зрівнятися у великих масштабах.
Чому британські інженери обирають зубчасті рейки замість конкуруючих технологій приводів
Вибір рейкового приводу замість кулькового гвинта або лінійного двигуна – це рішення системної інженерії, яке одночасно враховує довжину ходу, пікову швидкість, силу тяги, робочий цикл та вартість протягом усього терміну служби. Зубчасті рейки вирішально виграють у застосуваннях з великими ходами — зазвичай понад 1,5–2 метри — оскільки їх можна з'єднувати кінець до кінця без обмежень критичної швидкості та хлистових обертань, які обмежують довгі кулькові гвинти. 4-метровий кульковий гвинт, що працює на високій швидкості, вимагає великого діаметра, щоб уникнути резонансу, що додає обертальну інерцію, яку серводвигун повинен долати при кожному зміні напрямку; зубчаста рейка з такою ж довжиною ходу не має такого обмеження, і її маса не обертається разом з приводом.
Порівняно з лінійними двигунами, рейкові приводи зберігають вирішальну перевагу у вартості метру по всій довжині осей, що зустрічається в більшості британських верстатів та систем обробки, і вони набагато стійкіші до забруднення стружкою, пилом та рідиною для різання — практична реальність, яку будь-який інженер британського механічного цеху, який працював з лінійними двигунами в середовищі обробки, одразу оцінить. Прозорість технічного обслуговування є ще однією справжньою перевагою: знос зубів зубчастої рейки повністю видно під час планового огляду, тоді як втрата попереднього натягу кулькового гвинта та знос гайки невидимі, доки помилки позиціонування не накопичаться до точки спрацьовування сигналізації сервоприводу або утворення деталей, що виходять за межі допусків.
✓ Необмежена тривалість подорожі
Кілька з'єднаних між собою зубчастих рейок забезпечують довжину переміщення понад 30 м без втрати цілісності положення — кулькові гвинти не можуть конкурувати на відстані понад 4–5 м.
✓ Можливість високошвидкісної роботи
Прецизійно шліфовані гвинтові зубчасті рейки підтримують швидкість швидкого переміщення понад 5 м/с у сервоприводних пристроях — що значно перевищує практичні межі кулькових гвинтів при великих ходах.
✓ Видимий знос та просте фінішне оброблення
Стан зуба можна перевірити без розбирання, що дозволяє планувати прогнозне технічне обслуговування та уникати прихованих відмов, які роблять деградацію кульково-гвинтових конструкцій такою дорогою.
✓ Найнижча вартість встановлення у великому масштабі
Вартість одного метра приводного ходу значно нижча, ніж у лінійних двигунів, особливо для осей довжиною понад 2 м — стандартної конфігурації в більшості британських виробничих портальних систем.
✓ Стійкість до забруднення
Зубчасті рейкові приводи витримують вплив стружки, охолоджувальної рідини та пилу, які можуть зруйнувати повітряний зазор лінійного двигуна, що є критично важливим у британських умовах обробки та виробництва.
Успіх клієнта: Переустановка стелажів в аерокосмічному обробному центрі — Ковентрі, Вест-Мідлендс
Клієнт: Субпідрядник прецизійної аерокосмічної галузі з головним офісом у Ковентрі, який виробляє конструкційні алюмінієві та титанові компоненти для програм оборони та комерційної авіації Великої Британії відповідно до сертифікації AS9100 Rev D. На підприємстві працюють п'ятиосьові обробні центри з ЧПК за двозмінним п'ятиденним графіком виробництва.
Проблема: Існуючі зубчасті рейки з прямозубими зубцями стандарту DIN 7 на їхньому найбільшому портальному верстаті — 12-метровому по осі X — демонстрували прискорений знос задньої поверхні протягом 18 місяців після встановлення. Сервопривід неодноразово повідомляв про помилки при швидкому переміщенні, що порушувало графік виробництва. Інженерне дослідження підтвердило, що глибина індукційно зміцненого шару була недостатньою для накладеного контактного напруження, а геометрія прямозубих зубців генерувала вимірювану вібрацію зі швидкістю 3 м/с, яка поширювалася на шпиндельний вузол, погіршуючи якість поверхні титанового шару з Ra 0,8 мкм до Ra 1,6–2,0 мкм, що призводило до подальшого етапу ручного полірування кожної партії.
Задане рішення: Збірка косозубих зубчастих рейок, модуль 4, кут нахилу спіралі 19°, легована сталь 42CrMo4, загартована, а потім прецизійно шліфована за стандартом DIN 5. 12-метрова вісь X була перемонтована на рейки за допомогою чотирьох прутків довжиною 3000 мм з прецизійно обробленими поверхнями з'єднання, що досягло сумарного відхилення кроку менше ±0,012 мм по всьому 12-метровому ходу. Централізовані автоматичні блоки змащення були інтегровані в кожну секцію рейки для підтримки постійної товщини масляної плівки на всіх запрограмованих швидкостях переміщення.
Результат: Після введення в експлуатацію виміряна амплітуда вібрації при швидкості переміщення 3 м/с зменшилася на 68%. Поверхня титанового шару відновилась до Ra 0,76 мкм без будь-якої зміни параметрів різання, що повністю виключило необхідність повторного полірування. Керівник інженерного відділу розрахував повну окупність заміни зубчастої рейки, включаючи робочу силу на монтаж, час простою верстата та введення в експлуатацію, протягом семи виробничих тижнів завдяки усуненню браку та зменшенню витрат на повторне оброблення. Через двадцять вісім місяців після встановлення обидва вузли рейок не демонструють помітного зносу зубців, а верстат відповідає всім вимогам AS9100 щодо технологічної здатності під час кожного щоквартального аудиту.
Що кажуть британські інженери та менеджери із закупівель
За останнє десятиліття ми перепробували трьох інших постачальників зубчастих рейок. Жоден з них не міг зрівнятися з тим, наскільки стабільним є крок на довгих складальних серіях, що забезпечує цей виробник. Наш портальний лазер працював цілодобово протягом восьми місяців без жодного сигналу тривоги позиціонування — щось нечуване для нашої попередньої системи.
Джеймс Р.
Директор з машинобудування, Sheffield Sheet Metal Ltd, Південний Йоркшир
Зубчасті рейки з нержавіючої сталі, виготовлені на замовлення для нашої конвеєрної лінії з промиванням, доставили їх із повними звітами про перевірку КВМ та ідеально відповідали нашим кресленням. Термін виконання був кращим, ніж будь-який інший термін, запропонований нам дистриб'юторами з Великої Британії. Дійсно вражає для точного індивідуального замовлення.
Фіона Т.
Менеджер із закупівель, Northern Foods Processing Ltd, графство Дарем
Після реконструкції нашого штабелювального крана ASRS з новими зубчастими рейками, час циклу комплектування скоротився на 121 т/5 т завдяки плавнішим профілям прискорення. Передпродажна інженерна підтримка та технічна документація були на рівень вищими за все, що ми отримували від інших постачальників.
Мохаммед А.
Керівник операційної діяльності, Логістичний розподільчий парк Вест-Мідлендс
Виготовлення зубчастих рейок на замовлення: точно за вашими специфікаціями
На нашому заводі використовується комплекс зубошліфувальних центрів з ЧПК, здатних виготовляти зубчасті рейки від модуля 1 до модуля 20 у прутках довжиною до 6000 мм. Процес шліфування відбувається під час вимірювання в процесі виробництва з корекцією зворотного зв'язку в режимі реального часу, що дозволяє досягти точності кроку зубців до зубців та допусків профілю евольвенти, які відповідають або перевищують DIN 5 на кожній виробничій партії, а не лише на кваліфікаційних зразках, що подаються один раз на затвердження. Така узгодженість на рівні партії – це те, що потрібно британським машинобудівникам, які не можуть дозволити собі вхідний контроль кожного компонента від постачальника, якому вони довіряють.
Наші можливості налаштування виходять далеко за рамки вибору модуля та матеріалу з каталогу. Ми постачаємо: нестандартні профілі поперечного перерізу з інтегрованими Т-подібними пазами або елементами болтового розташування; узгоджені косозубі шестерні, розроблені та відшліфовані для вашої стійки; нестандартну обробку торців для прецизійних болтових з'єднань під час складання багатосекційних осей з великим ходом; послуги з гартування полум'ям для відновлення на місці великих встановлених стійок, де демонтаж недоцільний; та повні комплекти рейково-шестеренних підкомплектів, включаючи узгоджені підшипники, монтажні кронштейни та обладнання для автоматичного змащення. Кожне замовлення на нестандартну зубчасту рейку призначається спеціальному інженеру-застосовувачу, який переглядає ваші розрахунки навантаження, швидкості переміщення, робочого циклу та екологічних обмежень перед підтвердженням специфікації — таким чином, ви маєте інженерне обґрунтування для кожного параметра вашого замовлення на купівлю, а не просто цінову пропозицію на щось, що виглядає правильно.
Технічне обслуговування, усунення несправностей та продовження терміну служби
Правильно підібрана, належним чином змащена зубчаста рейка в типовому промисловому застосуванні повинна забезпечити термін служби від 20 000 до 40 000 годин, перш ніж знос задньої поверхні зуба досягне порогу, що потребує заміни. Досягнення цього терміну служби залежить від чотирьох факторів, які постійно недооцінюють під час введення в експлуатацію: частота змащування та товщина мастильної плівки в точці зачеплення зубів; вирівнювання шестерні ведучої передачі відносно поверхні рейки; попереднє натягування пружини зворотного тиску (антилюфт) у каретці шестерні; та чистота зони зачеплення. У британських умовах обробки забруднення зубів рейки стружкою та охолоджувальною рідиною є основною причиною передчасного зносу — поєднання системи автоматичного змащування з відповідними склоочисниками або сильфонними захисними кожухами зазвичай подвоює інтервал перевірки порівняно з установками з ручним змащуванням.
Коли на осі, що керується зубчастою рейкою, з'являються сигнали тривоги про помилку стеження або незвичайні вібраційні ознаки, діагностичну послідовність слід розпочинати з візуального огляду стану задньої поверхні зуба вздовж усієї довжини ходу, звертаючи особливу увагу на ділянки з найвищою частотою переміщення (зазвичай у середній третині ходу осі). Локалізований знос у певних місцях зазвичай вказує на накопичення стружки або зону мертвого змащення, а не на глобальне зношення рейки, і часто його можна усунути без заміни. Розподілений рівномірний знос вздовж усієї довжини ходу є очікуваною картиною кінця терміну служби та вказує на правильно функціонуючу систему, яка просто досягла свого розрахункового терміну служби. Наша технічна команда готова переглянути фотографії стану зуба рейки та проконсультувати клієнтів у Великій Британії щодо того, чи є найефективнішим з точки зору витрат варіантом дій: відновлення, часткова заміна або повне перевстановлення рейки.
Обслуговування британської промисловості: від Шотландії до південного узбережжя
Британське виробництво завжди вимагало компонентів, які є надійними, повністю відстежуваними та виготовленими відповідно до специфікацій, а не просто достатньо точними. Незалежно від того, чи ви вводите в експлуатацію індивідуальну обробну ділянку з ЧПК у Ковентрі, модернізуєте складську систему ASRS у Східному Мідлендсі, будуєте лісову чи сільськогосподарську техніку в Лінкольнширі, інтегруєте роботизоване складання у шотландського оборонного субпідрядника чи облаштовуєте фармацевтичну виробничу лінію в долині Темзи, зубчасті рейки, що приводять у рух ваші лінійні осі, повинні працювати без компромісів протягом усього терміну служби, що вимірюється роками, а не місяцями.
Ми постачали зубчасті рейки для машинобудівників та кінцевих користувачів по всій Англії, Шотландії, Уельсі та Північній Ірландії, і ми розуміємо специфічні екологічні та регуляторні проблеми, пов'язані з роботою у Великій Британії. Прибережне повітря з високим вмістом солі на виробничих майданчиках у Портсмуті, Тіссайді та Абердині; значні коливання температур у неопалюваних виробничих цехах по всій північній Англії взимку; вимоги до миття IP69K для харчових підприємств, акредитованих BRC, від Глазго до Брістоля; потреба аерокосмічної промисловості в документації, що відстежується за допомогою CMM, для кожного компонента, критично важливого для руху — це проблеми, з якими ми стикалися вже багато разів, і наші стандартні та нестандартні асортименти зубчастих рейок визначається з урахуванням цих умов. На складі є найпоширеніші розміри та матеріали модулів, а індивідуальні замовлення відправляються в узгоджені терміни, включаючи пакети документації, що відповідають вимогам управління якістю до сертифікованих за стандартами ISO 9001, AS9100 та IATF 16949 об'єктів у Великій Британії.
Часті запитання
Готові визначитися з вашою системою рейок?
Поговоріть з інженером-застосовувачем, який вирішував проблеми із зубчастими рейками у британській аерокосмічній, автомобільній, харчовій та логістичній галузях. Надішліть свої креслення, дані про навантаження або опис застосування — ми відповімо протягом одного робочого дня.
