Cremagliere per ascensori passeggeri: la guida ingegneristica completa per progetti edilizi nel Regno Unito

Con oltre 18 anni di esperienza pratica nell'ingegneria applicativa di sistemi di trasporto verticale, ho visto cosa distingue un ascensore ad alte prestazioni da uno che causa infiniti problemi di manutenzione. Nella quasi totalità dei casi, la differenza cruciale risiede nella qualità e nelle specifiche del riduttore. Questa guida vi illustrerà tutto ciò che dovete sapere, dalla scienza dei materiali all'allineamento per l'installazione, per prendere la decisione di acquisto giusta per il vostro progetto di costruzione nel Regno Unito.

Perché la cremagliera è la spina dorsale di ogni sistema di ascensore

Quando ingegneri e responsabili degli acquisti nel Regno Unito parlano di affidabilità degli ascensori, la conversazione si concentra naturalmente su motori, sistemi di controllo e freni di sicurezza. Eppure, ripetutamente, i dati raccolti sul campo dalle aziende di manutenzione degli ascensori di Londra, Manchester e Birmingham indicano la cremagliera come il singolo componente maggiormente responsabile del comportamento del sistema a lungo termine. Una cremagliera per ascensori non è semplicemente una barra dentata: è un elemento di trasmissione progettato con precisione che converte il movimento rotatorio di un pignone in uno spostamento verticale controllato della cabina. Ogni millimetro di spostamento da un piano all'altro, ogni decelerazione graduale al piano, ogni chilogrammo di peso dei passeggeri viene mediato dal contatto dente a dente tra cremagliera e pignone. Se questa interfaccia è progettata correttamente, l'intero sistema funziona con silenziosità ed efficienza per decenni. Una progettazione errata, invece, può causare una serie di problemi: vibrazioni e rumori che disturbano gli occupanti dell'edificio, usura prematura dei denti che provoca arresti imprevisti e deriva di posizionamento che crea pericoli di inciampo in prossimità delle porte. Comprendere l'ingegneria alla base della cremagliera non è quindi una conoscenza facoltativa per nessun professionista degli ascensori nel Regno Unito, ma è fondamentale.

Composizione del materiale e precisione di fabbricazione

Le prestazioni di qualsiasi cremagliera per ascensori sono definite quasi interamente dal materiale di cui è composta e dalla precisione con cui vengono formati i denti. In EVER POWER, il processo produttivo standard inizia con acciaio legato a medio tenore di carbonio, tipicamente di grado equivalente a EN 8M o EN 16T secondo gli standard britannici, che offre l'equilibrio ideale tra lavorabilità, durezza superficiale e tenacità del nucleo. I semilavorati vengono sgrossati prima della cementazione, solitamente tramite indurimento a induzione mirato ai fianchi e alle radici dei denti, portando la durezza superficiale a 56-62 HRC e preservando al contempo un nucleo tenace e duttile che resiste ai carichi d'urto. I profili dei denti vengono quindi rifiniti mediante rettifica di precisione per ottenere il modulo, l'angolo di pressione e la precisione del passo specifici richiesti per l'applicazione. Per gli ascensori passeggeri standard negli edifici residenziali o commerciali del Regno Unito, la gamma di moduli più comune è da M4 a M12, con angoli di pressione di 20 gradi come norma accettata. La precisione dell'inclinazione è verificata rispetto alle tolleranze DIN 3962 o ISO 1328 equivalenti, e la maggior parte delle cremagliere per ascensori fornite raggiungono la qualità Q6 o superiore. Questo livello di precisione è importante perché un errore di posizionamento al piano, anche una deviazione di soli 2-3 mm, crea un dislivello tra il pavimento della cabina e quello dell'edificio, che rappresenta un pericolo di inciampo ai sensi della Parte M del Regolamento Edilizio del Regno Unito e un potenziale rischio di responsabilità per il proprietario dell'edificio.

Specifiche tecniche: Cremagliera per ascensore — Tabella di riferimento

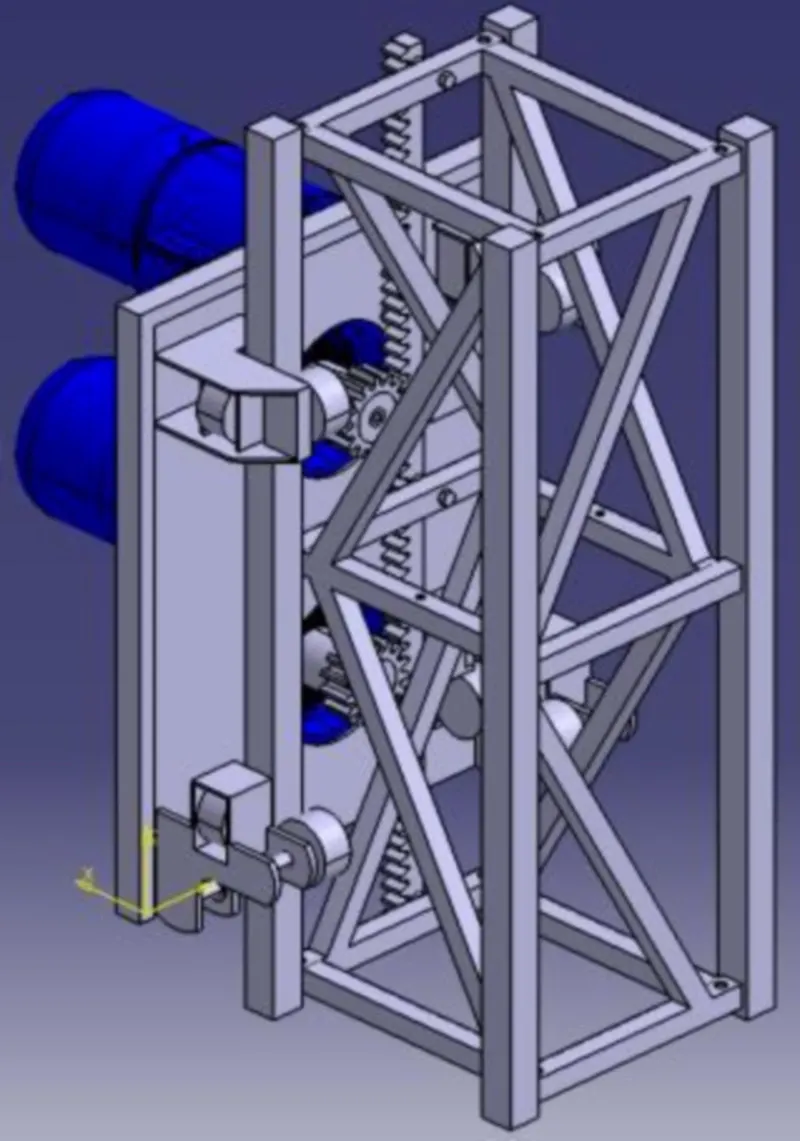

Come funziona realmente il sistema di trasmissione a cremagliera

Il principio di funzionamento di un sistema di azionamento a cremagliera e pignone per ascensori è di una semplicità disarmante, eppure i dettagli ingegneristici che ne garantiscono l'affidabilità nella pratica sono tutt'altro che banali. La cremagliera è montata verticalmente lungo la parete del vano ascensore o la struttura delle guide, estendendosi per tutta l'altezza di corsa dell'impianto. Un pignone condotto, fissato al telaio della cabina e collegato tramite un riduttore al motore di azionamento, si innesta continuamente con i denti della cremagliera durante il movimento della cabina verso l'alto o verso il basso. Quando il motore fa ruotare il pignone in senso orario, la cabina sale; la rotazione in senso antiorario la fa scendere. L'ingranamento trasforma la coppia di rotazione direttamente in forza di spinta lineare sulla cabina, senza cavi, catene o fluidi idraulici intermedi. Questo conferisce alla configurazione a cremagliera e pignone diversi vantaggi intrinseci rispetto ai sistemi idraulici e a fune di trazione: è meccanicamente affidabile (nessuno slittamento, nessuna trazione), consente un posizionamento incrementale preciso tramite il feedback di un encoder sull'albero del pignone ed è intrinsecamente adatta a installazioni inclinate o verticali senza la necessità di contrappesi, a differenza degli ascensori a trazione. Per gli edifici del Regno Unito, dove si predilige una progettazione senza locale macchine e lo spazio sugli alberi è limitato, questa compattezza rappresenta un vantaggio commerciale significativo. I design anti-gioco, in cui i pignoni secondari caricati a molla mantengono la pressione di contatto su entrambi i fianchi dei denti simultaneamente, eliminano ulteriormente la zona morta di posizione che causa il leggero scossone che a volte i passeggeri avvertono quando si inverte il senso di marcia. La riduzione della rumorosità è ottenuta grazie alla geometria elicoidale dei denti, che distribuisce il carico su più denti simultaneamente anziché concentrare l'impatto su una singola coppia di denti come avviene nelle cremagliere a denti dritti.

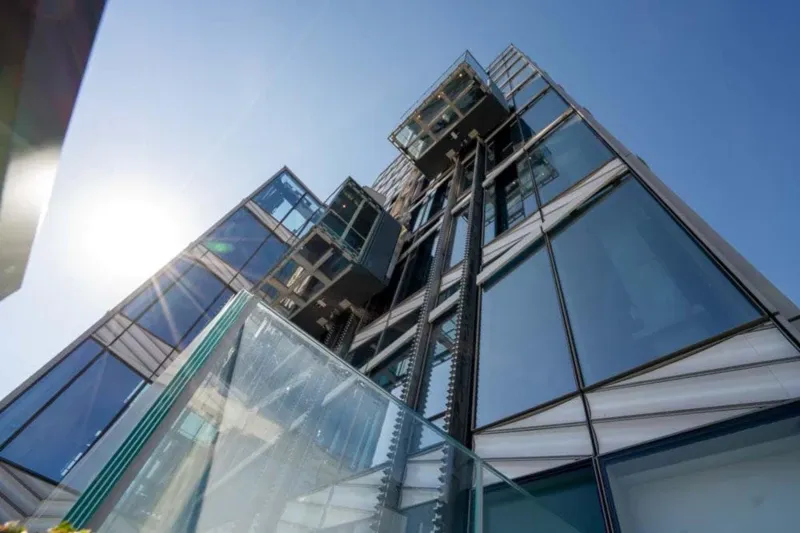

Scenari di applicazione in diverse tipologie di edifici nel Regno Unito

Principali vantaggi prestazionali che fanno la differenza

Casi di successo dei clienti

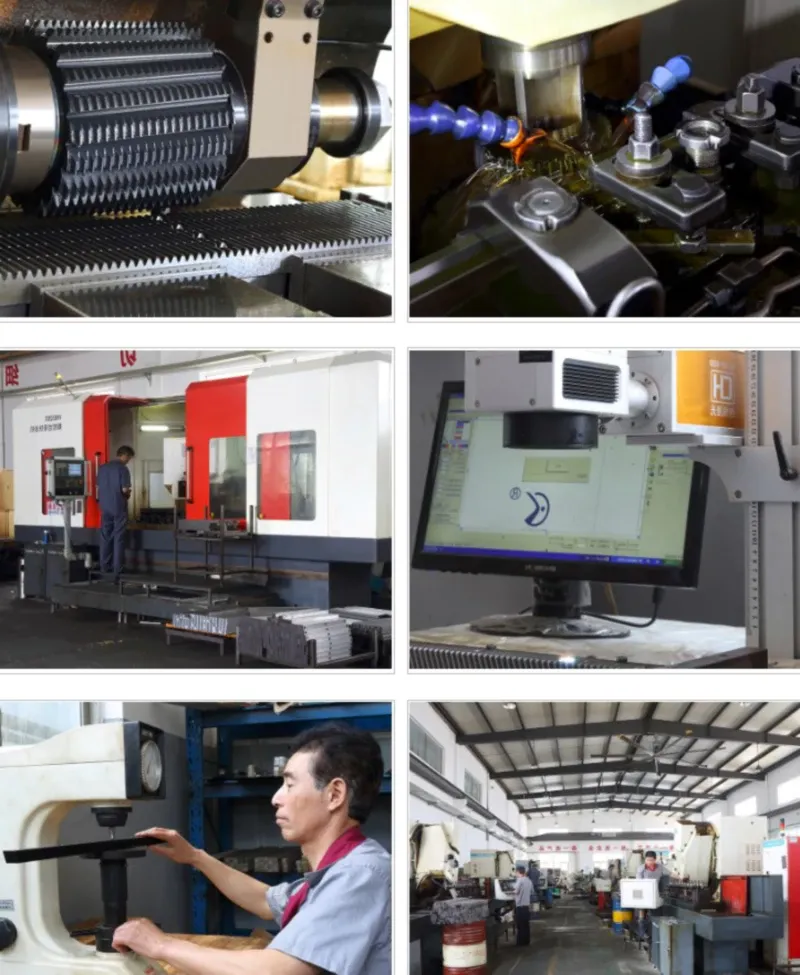

Informazioni su EVER POWER: capacità produttive e personalizzazione

Elementi essenziali di installazione, allineamento e manutenzione

Anche il meglio specificato cremagliera degli ingranaggi Per l'utilizzo in ascensore, le prestazioni saranno inferiori se l'installazione non viene eseguita con cura. La cremagliera deve essere montata in sezioni rettilinee continue, allineate parallelamente alle guide dell'ascensore entro le tolleranze specificate dal produttore del sistema di azionamento, in genere inferiori a 0,1 mm di deviazione laterale per metro di lunghezza della cremagliera. Nelle installazioni a più sezioni, la giunzione tra i segmenti della cremagliera è fondamentale: il passo deve essere continuo attraverso la giunzione senza errori di accumulo e qualsiasi variazione nell'altezza del profilo del dente in corrispondenza della giunzione causerà un carico d'impatto ogni volta che il pignone la attraversa. EVER POWER pre-rettifica le estremità di giunzione delle sezioni della cremagliera per garantire un assemblaggio senza soluzione di continuità. La coppia di serraggio e la classe dei bulloni devono rispettare i valori specificati: un serraggio insufficiente consente micromovimenti sotto carichi dinamici che gradualmente disallineano la cremagliera. Per la manutenzione, l'intervallo di lubrificazione e la classe del lubrificante sono le due variabili più critiche. La maggior parte delle cremagliere per ascensori funziona correttamente con un grasso EP (per pressioni estreme) o un lubrificante a base di olio minerale applicato ogni 3-6 mesi a seconda del ciclo di lavoro, con ispezioni visive periodiche dei fianchi dei denti per verificare la presenza di vaiolature o scheggiature. Un sistema di ascensori installato correttamente, adeguatamente lubrificato e sottoposto a ispezioni professionali annuali da parte di un tecnico qualificato e iscritto alla Lift and Escalator Industry Association (LEIA) può raggiungere in modo affidabile la durata di servizio di 20 anni o più richiesta dalle moderne garanzie edilizie del Regno Unito.

Domande frequenti
