Tandstænger til tandstangsaktuatorer: Industriingeniørens komplette guide til præcis lineær bevægelse
Af en applikationsingeniør med over 18 års erfaring inden for kraftoverførsel og bevægelseskontrol — der dækker valg, ydeevne, materialevidenskab og implementering i den virkelige verden på tværs af britiske industrisektorer.
Hvis du arbejder med industriel automation – uanset om du leder et forarbejdningsanlæg i Midlands, driver vandbehandlingsinfrastruktur i Yorkshire eller idriftsætter HVAC-systemer i Storlondon – er du næsten helt sikkert stødt på en tandstangsaktuator på et tidspunkt. Disse kompakte, pålidelige enheder omsætter roterende motoroutput til kontrolleret lineær bevægelse, og i hjertet af hver enkelt af dem ligger en bedragerisk simpel komponent: tandstangen. At få den rigtige tandstang er ikke en lille detalje. Det bestemmer aktuatorens levetid, slagets repeterbarhed og i sidste ende, om din proces kører uden afbrydelser i årevis eller begynder at generere vedligeholdelsessager inden for få måneder.
Denne guide trækker på praktiske implementeringsdata, metallurgiske principper og erfaring inden for applikationsteknisk konstruktion for at give dig en grundig forståelse af tandstænger til tandstangsaktuatorer – fra hvordan de fungerer, og hvad de er lavet af, til hvordan du specificerer en korrekt til dit næste projekt på det britiske marked.

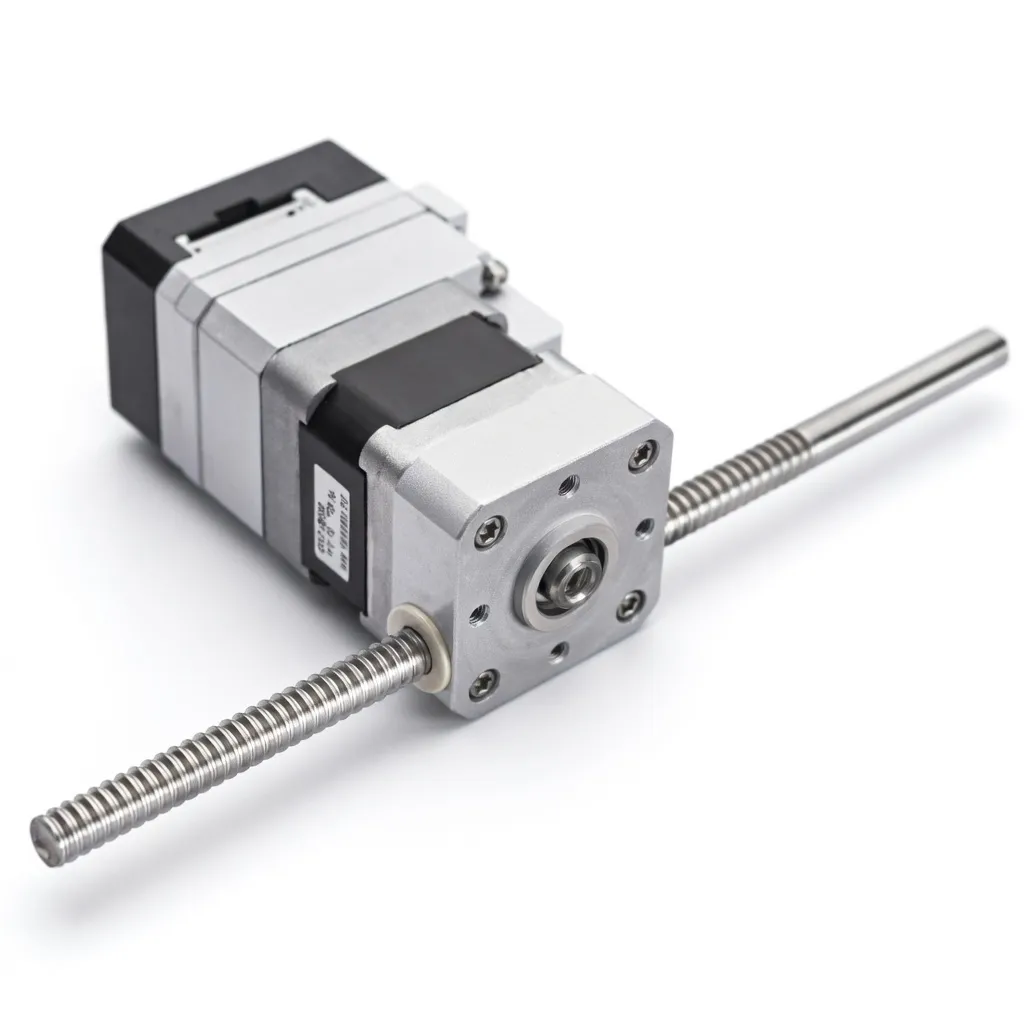

Hvordan en tandstang fungerer inde i en tandstangaktuator
Funktionsprincippet er elegant ligetil. Et tandhjul – drevet enten af en pneumatisk, hydraulisk eller elektrisk motor – roterer mod tænderne på en lineær tandstang. Da tandstangen ikke kan rotere (den er begrænset i aktuatorhuset), omdannes tandhjulets rotationsenergi udelukkende til lineær forskydning langs tandstangens akse. Slaglængden er derfor en direkte funktion af tandstangens arbejdslængde og antallet af omdrejninger, som tandhjulet gennemfører. Præcisionen i denne omdannelse afhænger af tandprofilens nøjagtighed, tandstigningens ensartethed og tandstangsmaterialets stivhed.
Tandstangsaktuatorer, der anvendes i britiske forarbejdningsindustrier, opererer typisk under cykliske belastninger - en ventil åbner og lukker hundredvis af gange om dagen, en port løfter og sænkes med hver batch, en dæmper modulerer kontinuerligt som reaktion på luftstrømssensorer. Hver af disse cyklusser påfører en kombineret bøjnings- og kontaktspænding på tandstangens tænder. En tandstang konstrueret med det korrekte modul, hårdhedsprofil og overfladefinish vil absorbere disse spændinger elastisk og vende tilbage til sin oprindelige geometri; en underdimensioneret eller dårligt færdig tandstang vil begynde at vise mikropitting, hustræthed og eventuel tandflankefejl inden for få måneder efter idriftsættelse.

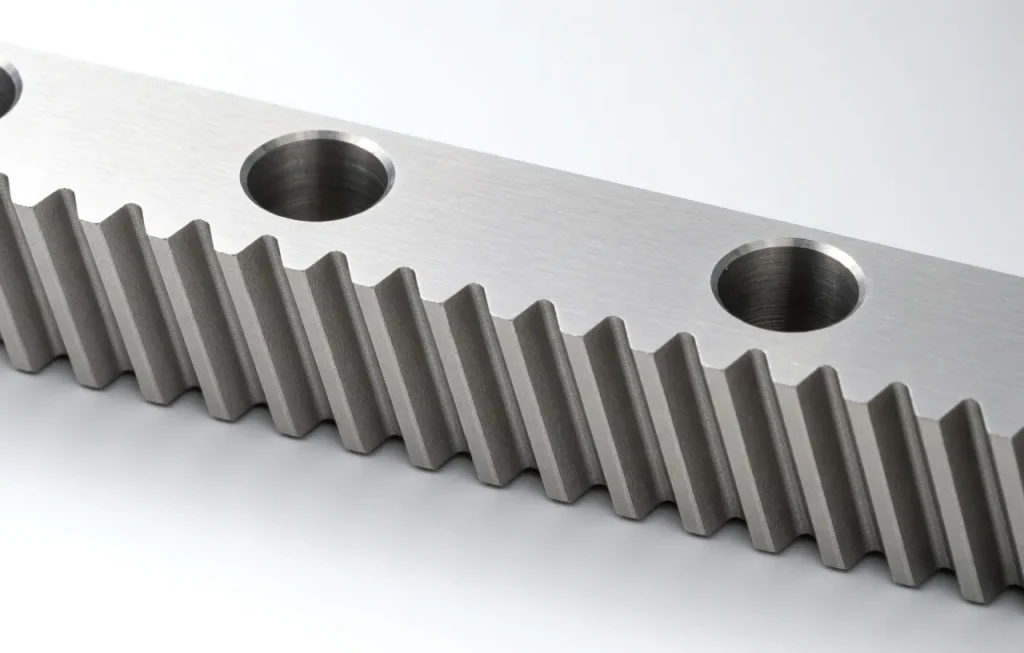

Materialevidenskab bag højtydende tandstænger
Materialevalg er en af de mest betydningsfulde beslutninger inden for konstruktion af rackaktuatorer, men det behandles ofte som en eftertanke. De dominerende valg i forbindelse med indkøb i Storbritannien er legeret stål med mellemkulstofindhold - typisk C45 eller 42CrMo4 i den europæiske standardbetegnelse - valgt fordi de rammer den rette balance mellem bearbejdelighed, sejhed og overfladehærdbarhed.
C45-stål (næsten svarende til AISI 1045 i nordamerikanske termer) er standardkvaliteten til generelle industrielle anvendelser. Efter profilfræsning og tandslibning induktionshærdes tandstangen typisk langs tandflanken, hvilket bringer overfladehårdheden op på 50-55 HRC, mens kernen forbliver på 28-35 HRC. Denne kombination giver fremragende slidstyrke på kontaktfladen uden at gøre delen sprød gennem tværsnittet. I krævende miljøer - såsom offshore kemiske doseringssystemer, automatisering af stålværker eller fødevaregodkendt forarbejdning med aggressiv afvaskning - erstattes rustfri varianter (SUS304, SUS316) eller tekniske polymerer som PA66 med glasfiberforstærkning for at håndtere korrosion eller hygiejnekrav.
Til kraftige aktuatorer i vandbehandlingsinfrastrukturen, der servicerer byer som Birmingham, Manchester og Leeds, specificeres 42CrMo4 (svarende til AISI 4140) i stigende grad. Det ekstra indhold af krom og molybdæn øger hærdbarhedsindekset betydeligt, hvilket gør det muligt for større tværsnitstænger at opnå gennemgående hårdhedsprofiler, hvilket er umuligt med almindelige kulstofkvaliteter.
Tekniske ydeevneparametre
| Parameter | Standardområde | Premium / Specialfremstillet sortiment | Relevans |
|---|---|---|---|
| Modul (m) | 1 – 8 | 8 – 32 | Bestemmer tandstørrelse og belastningskapacitet |
| Nøjagtighedsgrad (DIN 3962) | 9. klasse | 7. klasse | Positionsgentagelsesnøjagtighed i aktuator |
| Overfladehårdhed | 50 – 55 HRC | 55 – 62 timers hastighed | Slidstyrke og kontakttræthedslevetid |
| Kernehårdhed | 28 – 35 timers hastighed | 30 – 40 HRC | Sejhed under stødbelastning |
| Tandprofil | 20° trykvinkelspor | 20° / spiralformet | Støjniveau og belastningsfordeling |
| Maksimal arbejdslængde | Op til 3.000 mm | Specialfremstillede længder | Slaglængdeområde i aktuatorer med lang vandring |
| Materialemuligheder | C45, 42CrMo4 | SUS304/316, PA66-GF, nylon | Miljø- og mediekompatibilitet |
| Driftstemperatur | -20°C til +120°C | -40°C til +250°C (speciallegeringer) | Dimensionsstabilitet under termisk cykling |
Hvor tandstænger til tandstangsaktuatorer anvendes i britiske industrier
Rørledningsventilstyring
Kugleventiler, butterflyventiler og skydeventiler på olie-, gas-, vand- og kemikalierørledninger over hele Storbritannien er afhængige af tandstangsaktuatorer til kvart- eller delvis omdrejningspositionering. Tandstangen skal kunne håndtere et højt drejningsmoment ved starten af slaget, når stramme ventilsæder løsnes, og derefter modstå krybning under vedvarende linjetryk. Tandstænger specificeret i modul 4 til 8, induktionshærdede til 52 HRC med et tværsnit på 25 mm, er branchenormen for DN200-DN600 ventiler i Nordsøens forsyningsinfrastruktur.
Vand- og spildevandsinfrastruktur
Thames Water, Severn Trent og Yorkshire Water bruger tandstangsaktuatorsystemer til at betjene sluseporte, rørledninger og stoplogge på rensningsanlæg og pumpestationer. I disse installationer fungerer tandstangen i et permanent fugtigt eller nedsænket miljø, hvilket gør materialevalg og overfladebeskyttelse afgørende. Tandrem i rustfrit stål eller varmgalvaniserede C45-tandstykker med tætningspakninger på aktuatorhuset er standard. Korrekt tandstangspecifikation her kan forlænge vedligeholdelsesintervallerne fra 18 måneder til over 5 år.
HVAC-spjældaktivering
Kommercielle og industrielle HVAC-projekter i London, Birmingham og Manchester bruger tandstangsaktuatorer til at styre volumenkontrolspjæld, brandspjæld og røgudsugningsspjæld. I disse applikationer oplever tandstangen typisk lave til moderate momentbelastninger, men meget høje cyklustællinger - en spjæld i en stor erhvervsbygning kan cykle 50.000 gange om året. Dette prioriterer slidstyrke frem for spidsbelastningskapacitet, hvilket favoriserer finere modulreoler med slebne tandflanker og ensartede smøreplaner.
Robotteknologi og automatiserede samlebånd
Britiske bil- og luftfartsproducenter – især i produktionskorridorerne i East Midlands og West Midlands – anvender tandstangsaktiverede lineære akser på robotsvejseceller, emneoverførselssystemer og præcisionsmonteringsportaler. Her skal tandstativet levere en positionsnøjagtighed på ±0,05 mm eller bedre over tusindvis af cyklusser dagligt. Der specificeres slebne spiralformede tandstænger med DIN Grade 7-nøjagtighed og anti-backlash-tandhjulsarrangementer, typisk i 42CrMo4 med husdybder på 1,5-2 mm.
Vedvarende energi og vindmøller
Storbritanniens voksende offshore- og onshore-vindmøllesektor bruger rackaktuatorer i vingepitch-kontrolsystemer og nacelleorienteringsmekanismer. Disse racks opererer udendørs i en korrosiv Nordsøatmosfære i højder eller offshore-afstande, der gør inspektion vanskelig. Tungt forseglede 42CrMo4-racks med zinkfosfatprimer og fluorpolymer-topcoats, kombineret med centraliserede smøresystemer, er ved at blive standardspecifikationen for britiske vindmølleparkprojekter, der udvikles under Crown Estate-leasingrammen.
Materialehåndtering og logistik
Distributionscentre, havnelogistikfaciliteter og automatiserede lagre i Felixstowe, Tilbury og East Midlands logistiktrekant er i stigende grad afhængige af reolaktiverede systemer til palletransport, stablekraner og sorteringsportmekanismer. Lastkapacitet er den vigtigste parameter her - reoler er ofte dimensioneret til at håndtere dynamiske stødbelastninger, der er betydeligt større end den nominelle statiske nyttelast, når pallelast overføres med hastighed.
Udvælgelsesguide: Matchning af tandstangen til dine aktuatorkrav
Den mest almindelige specifikationsfejl, der ses i felten, er at vælge et tandstangsmodul udelukkende ud fra tilgængelig størrelse snarere end beregnet tandrodsbøjningsspænding. Modulvalg skal starte med den påførte tangentielle kraft, som er afledt af aktuatorens udgangsmoment divideret med tandhjulets stigningsradius. Ud fra denne tangentielle kraft giver Lewis-bøjningsspændingsligninger (eller ISO 6336 for krævende applikationer) det minimumsmodul, der kræves til det valgte materiale og den valgte overfladebredde.
| Udvælgelsesfaktor | Hvad skal man kontrollere | Almindelig fejl |
|---|---|---|
| Aktuatorkompatibilitet | Match tandstangsmodul og tandform med aktuatorens tandhjulsspecifikationer | Bestilling af et tandstativ efter fysisk længde uden at kontrollere tandhjulsmodulet |
| Lastkapacitet | Beregn tangentialkraften ud fra aktuatormomentet + tandhjulets radius | Brug af statisk belastningsklassificering uden dynamisk belastningsfaktor |
| Slaglængde | Tilføj mindst 20% overløb til arbejdsslaget for endestopbeskyttelse | Præcis dimensionering af tandstang til nominel slaglængde, uden margin |
| Miljø | Kontroller IP-klassificering, kemisk kompatibilitet og temperaturområde | Specifikation af kulstofstål til udendørs eller nedspoleringsmiljøer |
| Krav til nøjagtighed | Bekræft den nødvendige positionstolerance i forhold til den opnåelige DIN-kvalitet | Specifikation af højpræcisionskvalitet til en simpel åben/lukket applikation |
Bedste praksis for installation, idriftsættelse og vedligeholdelse
Selv en korrekt specificeret tandstang vil svigte for tidligt, hvis den installeres uforsigtigt. Den mest kritiske installationsparameter er slør - afstanden mellem tandhjulets tandflanker og tandstangens tandflanker i betjeningscenterafstanden. For lidt slør skaber overbelastning og termisk fastbrænding; for meget introducerer positionsfejl og accelereret stødslid. For standardaktuatorapplikationer er et slør på 0,05-0,15 mm (for modulerne 2-5) og 0,10-0,25 mm (for modulerne 6-12) det accepterede arbejdsområde.
Efter installationen skal det kontrolleres, at stativet glider frit gennem sin fulde bevægelse uden at binde. Eventuelle stramme punkter indikerer forkert justering af aktuatorhuset i forhold til stativføringen, hvilket vil koncentrere slid på det punkt. I pneumatiske stativaktuatorer, der er almindelige på tværs af britiske procesanlæg, skal endekapperne spændes til i henhold til specifikationen, og luftportene tryktestes ved 1,5 gange arbejdstrykket, før aktuatoren tilsluttes styresystemet.
For vedligeholdelse er de vigtigste intervaller: visuel inspektion af tandflanker for grubetæring eller grater med 6-måneders intervaller; smøring med NLGI Grade 2 lithiumbaseret fedt hver 12. måned (eller 500.000 cyklusser, alt efter hvad der kommer først); og fuldstændig udskiftning af tandstangen ved de første tegn på slid på tandlinjen, der overstiger 0,2 mm på tandflanken. Tidlig opdagelse af slid og udskiftning af tandstangen, før tandhjulet beskadiges, sparer betydelige omkostninger - en tandstang er en brøkdel af prisen på en ny tandhjuls- og husenhed.
Kundens succeshistorie
CASESTUDIE — Vandbehandlingssektoren i Storbritannien
Et stort vandforsyningsselskab, der driver et netværk af rensningsanlæg i hele det østlige England, oplevede tilbagevendende fejl i aktuatorerne på deres indløbsventilstyringssystemer. tandstænger, der blev leveret fra en indenlandsk leverandør, svigtede efter 18-24 måneder – langt under det 7-årige udskiftningsmål, der var skrevet i rammekontrakten. En revision identificerede to grundlæggende årsager: stativene blev leveret i almindelig C45 med kun en malet finish (ingen induktionshærdning), og modulet var blevet underdimensioneret for at reducere de indledende anskaffelsesomkostninger.
I samarbejde med Ever-Power omspecificerede forsyningsselskabet stativerne i 42CrMo4-stål, induktionshærdet til 54 HRC på tandflankerne, med varmgalvaniserede sideflader og en modulforøgelse fra 4 til 6. De omspecificerede stativer blev installeret på tværs af 36 rørledningsaktuatorer på fire behandlingssteder. Atten måneder senere var der registreret nul tandfejl. Den anslåede besparelse over den 7-årige ramme - inklusive undgået nedetid, undgået nødindkøb og reduceret vedligeholdelsesarbejde - blev beregnet til over £340.000.
"Vi havde prøvet to andre leverandører, og problemet blev ved med at komme tilbage. Ever-Powers ingeniørteam foretog en ordentlig stressanalyse, før de anbefalede en specifikationsændring. Det gjorde hele forskellen."
— Maskiningeniør, Vandforsyning, East Anglia, Storbritannien
"Leveringstiden på specialfremstillede stativer kan være en udfordring i denne branche. Ever-Power leverede et parti på 42 stativer i speciallængder på under fire uger, hvilket gjorde det muligt for os at overholde vores planlagte nedlukningsvindue."
— Indkøbschef, procesingeniørfirma, Birmingham, Storbritannien
"Kvaliteten af tandslibningen på de spiralformede stativer, vi bestilte til vores samlebåndsportalsystem, var mærkbart bedre end det, vi havde brugt tidligere. Sløret var inden for tolerancen lige fra starten."
— Integrator af automatiseringssystemer, East Midlands, Storbritannien
Produktions- og specialudviklet kompetence hos Ever-Power
Hangzhou Ever-Power Transmission Co., Ltd driver et fuldt integreret produktionsanlæg til tandstænger udstyret med 30 fuldautomatiske CNC-monteringslinjer til specifikke maskinværktøjsmaskiner. Anlægget producerer metriske tandstænger fra modul 1 til modul 32, der dækker standard cylindriske tandstænger, spiralformede tandstænger, dobbeltsidede tandstænger og cylindriske tandstænger, alle produceret i henhold til DIN-nøjagtighedsgrad 7 til 9. Anlægsaktiverne overstiger 20 millioner RMB, og den årlige produktionskapacitet overstiger 50 millioner RMB - en skala, der understøtter både konkurrencedygtige priser og ensartet levering til tiden til kunder i Vesteuropa, Mellemøsten og Sydøstasien.Det, der adskiller Ever-Power fra andre virksomheder for britiske indkøbsteams, er virksomhedens ægte skræddersyede ingeniørservice. Teamet kan arbejde ud fra en kundes CAD-tegning, en brudprøve eller blot et sæt applikationskrav - belastning, slaglængde, miljø, aktuatortype - og returnere en fuldt konstrueret stativspecifikation inden for 48 timer. Ikke-standardiserede tandformer, usædvanlige tværsnitsprofiler, specielle boremønstre til monteringsboss og hybridmaterialekonstruktioner (f.eks. et stålstativ med nylonindsatsføringer) er alle inden for rækkevidde. Batchstørrelser fra 1 prototype til 5.000 produktionsenheder håndteres med lige stor opmærksomhed på kvalitet, understøttet af et komplet sæt præcisionsmåleinstrumenter, herunder optiske projektorer og 16-stationers procesovervågningssystemer.
Ofte stillede spørgsmål
Klar til at finde tandstænger til din tandstangsaktuatorapplikation?
Fortæl os dit modul, slaglængde, belastningskrav og driftsmiljø. Vores ingeniørteam vil svare med en specifikationsanbefaling og et konkurrencedygtigt tilbud inden for 48 timer.
