ゲート自動化エンジニアリング・英国技術リファレンス

スライドゲートモーター用ナイロン製ギアラック：
英国の設置業者向け完全技術＆購入ガイド

沿岸部の物流拠点からエジンバラの学校の入り口まで、適切なナイロンラックを選ぶことで、ゲートの性能が向上し、生涯メンテナンスコストが削減され、金属同士の接触による設置に伴う騒音苦情が解消される仕組みをご紹介します。

💳 無料見積もりを依頼する

ラックがすべてのスライドゲートシステムの心臓部である理由

    英国にある自動スライドゲートを通り過ぎてみてください。バーミンガムの物流倉庫、マンチェスターの小学校の入り口、サリーの丘陵地帯にある私有地など、どこであっても、機械的な動作の大部分を担う重要な部品が1つあります。それはギアラックです。ギアラックは、モーターの回転出力を滑らかで制御されたゲートの動きに変換する、まさに直線的な支柱です。この部品に少しでも不具合があると、モーターの仕様、電子制御装置の高度化、基礎工事の精度がどれほど優れていても、試運転後18ヶ月以内に騒音、振動、早期摩耗、あるいは現場での機械的な故障を防ぐことはできません。

過去10年間で、ナイロン製ラックは、英国のゲート自動化プロジェクトにおいて、亜鉛メッキ鋼製ラックに取って代わり、その標準選択肢として徐々に普及してきました。その理由は、測定可能な物理的特性と実用的な経済性にあります。ナイロンは衝撃荷重を吸収し、自己潤滑性を持ち、コーンウォールからスコットランド高地に至る沿岸地域によく見られる腐食性の塩分を含んだ大気にも耐性があり、ピニオンの回転速度が高くてもほとんど音を立てずに動作します。現在、レールを切断する前に部品の選択を検討している設置業者、施設管理者、電気工事業者にとって、ナイロン製ラックの仕組みと、特定の用途に適した構成を正確に理解することは、発注書を発行する前に投資する価値のあることです。

このガイドは、18年以上にわたるギアラックの実務経験に基づき、現在入手可能な設計バリエーション、正確な見積もりに必要な技術性能データ、英国の実際の現場から得られた設置事例、そして英国のバイヤーが発注前に最も頻繁に尋ねる質問などを網羅しています。チェシャーの住宅の私道にある老朽化したラックを交換する場合でも、テムズ川河口近くの新しい商業施設向けに200メートルのラックを指定する場合でも、ここに掲載されている情報は、自信を持って十分な情報に基づいた意思決定を行うのに役立ちます。

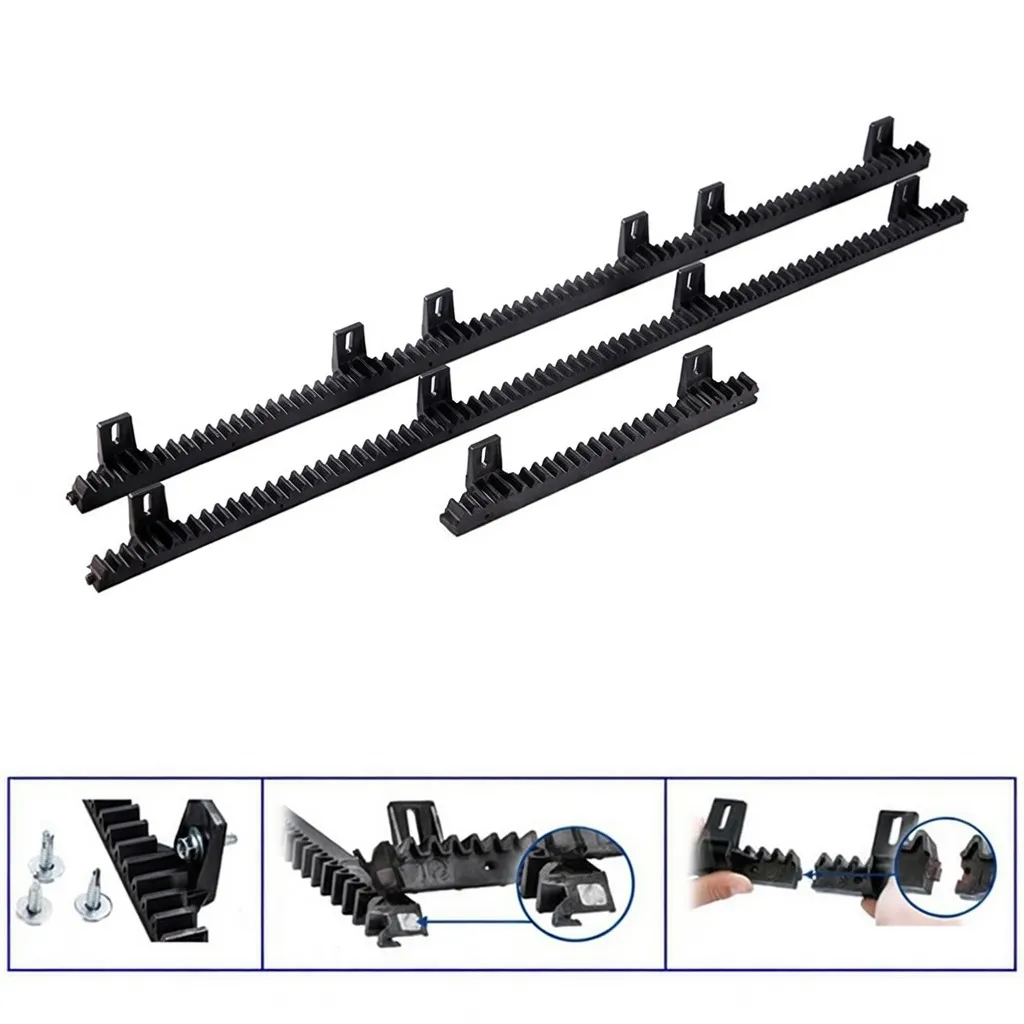

2穴、4穴、6穴ナイロンラックシリーズ

スチール製ラック vs ナイロン製ラック：英国のゲート専門家が切り替える理由

住宅用および軽商業用ゲート自動化システムにおいて、亜鉛メッキ鋼製ラックからナイロン製ギアラックへの移行は、コスト削減を目的としたものではなく、英国の実際の運用条件下で測定可能な性能向上を目的としたものです。鋼製ラックは本質的に剛性が高いため、重いゲートがレール上のゴミに遭遇したり、7月の暖かい午後に熱膨張したり、突風に見舞われたりすると、鋼同士の硬いメッシュ構造がこれらの応力を直接モーターギアボックスに伝達します。12～18か月にわたる日常的な運用で、この周期的な応力が蓄積され、ベアリングの早期摩耗、消費電力の増加、設置業者の利益率を低下させ顧客の信頼を損なう修理依頼の増加につながります。

材料工学：高性能ナイロンラックを際立たせるものとは？

ナイロンはすべて機械的性能が同等というわけではなく、この違いは、1日に20回以上開閉を繰り返す可能性があり、想定される耐用年数が10年のゲート設置用ラックを指定する際に非常に重要です。このシリーズのラックは、ガラス繊維強化PA66ナイロンコンパウンドで製造されています。標準のPA66は、引張強度、耐衝撃性、低表面摩擦の優れたバランスを実現しています。重量比で15～30%のガラス繊維を添加することで、曲げ弾性率が大幅に向上します。つまり、ラックの歯は、夏の高温時や重いゲートパネルの重量によって、時間の経過とともに徐々に変形したり、クリープしたりすることなく、持続的な荷重下でも正確な幾何学的形状を維持します。

ラックアンドピニオン駆動の動作原理は、機械的に洗練されています。モーターの出力軸がピニオンギアを回転させ、その歯がゲートの下部レールまたは側面に取り付けられた直線ラックと噛み合います。歯が噛み合うたびに、ピニオンの正確な回転弧が、同様に正確な直線移動量に変換されます。歯のピッチは標準化されているため（英国対応のゲートモーターシステムのほとんどはモジュール4を使用していますが、モジュール3とモジュール6のバリエーションも存在します）、ギアの関係は予測可能で、測定可能であり、ゲートの全ストロークにわたって一貫しています。その結果、滑らかで制御可能な動作が実現し、モーターの電子速度コントローラーによって、ソフトスタート、定速、ソフトストップの各フェーズに合わせて細かく調整できるため、機械的ストレスを最小限に抑え、乗客の安全基準への適合性を向上させることができます。

ラグ構成（2ラグ、4ラグ、または6ラグ）とは、各ラックセクションの下面に成形された取り付けブラケットの数を指します。これらのラグは、取り付け時の剛性と、固定点間のラックの軸に沿った曲げ力の分布を決定します。たとえば、6ラグ構成は、1,200 kgを超える重量のある産業用ゲートに指定されています。このようなゲートでは、ラックは、セクションの長さ全体にわたって歯の不均一な摩耗を引き起こす中央部のたわみを生じさせることなく、高サイクル運転が継続している間も、厳しい許容範囲内で地面と平行を維持する必要があります。

技術仕様 — ナイロン製ラックシリーズ

下の表は、3種類のラグバリアントにおける主要なエンジニアリングパラメータをまとめたものです。これらの数値は標準化された試験条件に基づいています。実際の性能は、設置品質、ゲートパネルの重量配分、デューティサイクル強度、および周囲温度範囲によって異なります。特定のプロジェクトに合わせた完全なデータシートについては、技術チームに直接お問い合わせください。 [email protected].

英国における主要な用途分野：ナイロン製ラックが最も効果を発揮する分野

ナイロン製ラックアンドピニオン駆動装置の汎用性の高さは、英国の幅広いゲートおよびアクセス制御設備への適用を可能にします。以下に、英国の設計者、設置業者、施設管理者からの需要が最も高く、ナイロンの素材上の利点が最も魅力的な投資対効果をもたらすカテゴリーを示します。

プロジェクトに最適なラグ構成を選択する

ゲート重量、使用サイクル、および取り付け要件に合わせてラックの種類を選択してください。

顧客成功事例：ブリストル、エイボンマウス・ロジスティクス・パーク

英国のゲート専門家の声

特注製造およびカスタムラックソリューション

標準的なカタログラックセクションは、英国のゲート自動化プロジェクトの大部分をカバーしていますが、既製品では対応できないものを必要とする用途も相当数あり、その割合は増加傾向にあります。特殊なゲート幅、非標準のモジュールピッチ、独自のピニオン形状を持つ旧式のモーターシステム、あるいは耐薬品性のために特定のナイロンコンパウンドを使用する必要がある特殊な環境など、こうしたプロジェクトにおいて、当社の工場が持つカスタム製造能力は、あれば便利なものから、英国のエンジニアや設計者にとって真にプロジェクトを成功に導くものへと進化します。

当社の製造施設では、お客様から提供された図面に基づいてナイロン製ラックセクションを製造できる、高精度CNC加工および射出成形ラインを稼働させています。図面がない場合は、当社のエンジニアリングチームが実物サンプル部品からリバースエンジニアリングを行い、金型製作に着手する前に完全な寸法検査レポートを作成します。精密プロジェクトでは、歯形公差を±0.05 mmまで達成可能です。カスタムラグ位置、変更されたセクション長、特定のガラス繊維含有率、非標準のヘリックス値でのヘリカル歯角度など、すべて当社の実績に基づいた製造能力の範囲内です。これは単なる約束ではなく、検証済みの製造実績です。

新規カスタム金型のリードタイムは、図面承認後通常25～35日ですが、既存金型の形状を単純に変更する場合は最短15日です。すべての新規金型は、詳細な寸法レポート、すべての重要箇所の高解像度写真、出荷前生産実行ビデオを含む、初回品検査によって検証されます。工場を直接訪問できない英国のバイヤーは、製品がコンテナに積み込まれる前に完全な品質文書を受け取ることができるため、入荷時に予期せぬ問題が発生することはありません。

英国全土のゲート自動化専門家を供給

サウサンプトンからインヴァネスまで、信頼性が高くメンテナンスの手間がかからないゲート自動化部品への需要は、英国における住宅セキュリティ強化、商業施設アクセス制御インフラ、学校周辺安全対策への継続的な投資と相まって、ますます高まっています。当社のナイロンラックは、英国の建設業者の厳しい納期に対応できるよう在庫・供給されており、国内サプライチェーンでよくある数週間ではなく、発注から設置まで数日で完了させることができます。

当社は、ロンドン、バーミンガム、リーズ、マンチェスター、グラスゴー、ブリストル、シェフィールド、リバプール、エジンバラ、カーディフ、ニューカッスル、ノッティンガムのゲート自動化機器販売業者、電気工事業者、専門アクセス制御設置業者に定期的に製品を供給しています。標準カタログラックセクションは、注文確認後24～48時間以内に処理および発送されます。英国のお客様は、技術営業チームまでお問い合わせください。 [email protected] プロジェクト固有の要件について話し合ったり、試着のための実物サンプルを依頼したり、小規模な取引注文から年間発注スケジュール付きの大規模な商業供給契約まで、競争力のある価格を入手したりすることができます。

バークシャーの住宅の私道ゲートにある老朽化したラック部分を交換する場合でも、テムズ川河口の工業地帯にある新しい商業施設向けに200メートルのナイロンラックを指定する場合でも、当社のチームは豊富な製品知識、エンジニアリングの専門知識、そして物流能力を備えており、最初の仕様に関するお問い合わせから現場への納品確定まで、お客様のプロジェクトを全面的にサポートいたします。

よくある質問

仕様を決定する準備はできましたか？

英国でのゲート設置プロジェクトの見積もりを迅速に入手しましょう

ゲートの重量、モーターのメーカー、ラックの長さ、使用サイクルを弊社の技術営業チームまでお送りください。ほとんどのお問い合わせには、1営業日以内に詳細な仕様と価格をご提示いたします。

📩 [email protected] — 見積もりを依頼する
